SCHNEIDER - 16331

Prd1 25r 3p

Ref: 268333 - EAN: 3606480060410
LIMITADOR SBT.PRD1 25r 3P 230/350V CC

Descripción

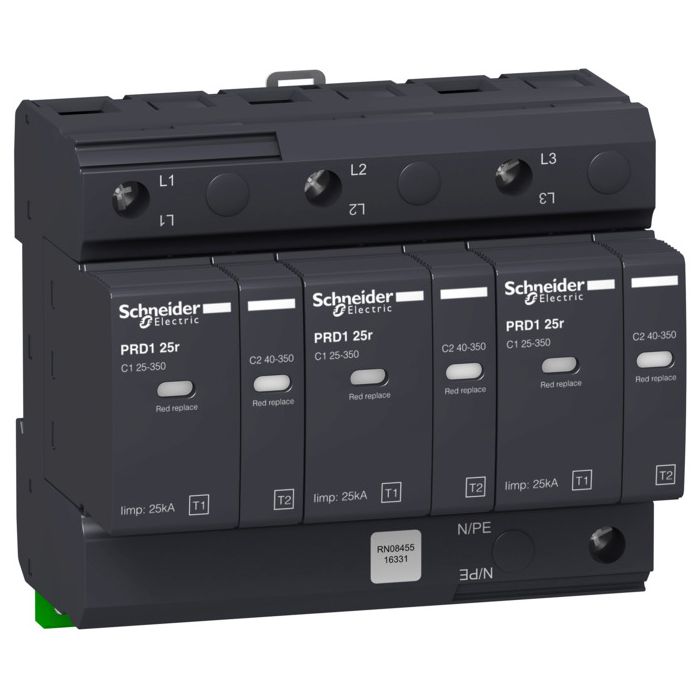

Este Acti9 PRD1 es un disipador de sobretensiones modular que protege instalaciones eléctricas de 3 P contra la caída directa de rayos. La corriente máxima de descarga Imax es de 40 kA. La corriente nominal de descarga In es de 25 kA. El disipador de sobretensiones tipo 1 se recomienda para instalaciones eléctricas en el sector de servicios y edificios industriales protegidos por un conductor de rayos. También brinda protección tipo 2 y protege la instalación eléctrica al reducir finamente la sobretensión de la onda de rayo. Los supresores de transitorios con indicación r tienen transferencia remota de la información Cartucho a reemplazar. La tensión máxima de funcionamiento continuo de Uc en modo común (entre fase y tierra) es de 350 V CA. El nivel de protección de tensión de subida en modo común (entre fase y tierra) es de 1.5kV. La tensión de funcionamiento nominal Ue es de 230 V CA +/- 10 %. El color del producto es gris antracita (RAL7016). Las dimensiones son (An.) 108 mm x (Alt.) 90 mm x (Prof.) 71 mm. El peso es de 1.010kg. El grado de protección es IP20 e IP40 en gabinete modular. La temperatura de funcionamiento es de -25°C a 60°C. La temperatura de almacenamiento es de -40°C a 80°C. Este producto cumple con los estándares EN 61643-11 e IEC 61643-11.

Características Técnicas

  • Tecnología de separación de voltaje por chispa Si
  • Nivel de protección contra sobretensiones 1.5
  • Clase de prueba ('Tipo 1 + 2',)
  • Tamaño de construcción ('espaciado modular de 6',)
  • Grado de protección (IP) ('IP20',)
  • Tensión nominal AC 400
  • Número de polos 3
  • Configuración del sistema IT Si
  • Configuración del sistema TN No
  • Configuración del sistema TN-C Si
  • Configuración del sistema TN-S No
  • Configuración del sistema TT No
  • Configuración del sistema otro No
  • Método de montaje ('Riel DIN (riel de sombrero) de 35 mm',)
  • Configuración del sistema TN-C-S No
  • Señalización en el dispositivo ('Óptico',)
  • Sección máxima del conductor sólido (sólido trenzado) 35
  • Sección máxima del conductor flexible (hilo fino) 35
  • Configuración del sistema DC No
  • Fusible de respaldo integrado No
