SCHNEIDER - 50441

Toro Cerrado Sa 200mm

Ref: 148055 - EAN: 3303430504412

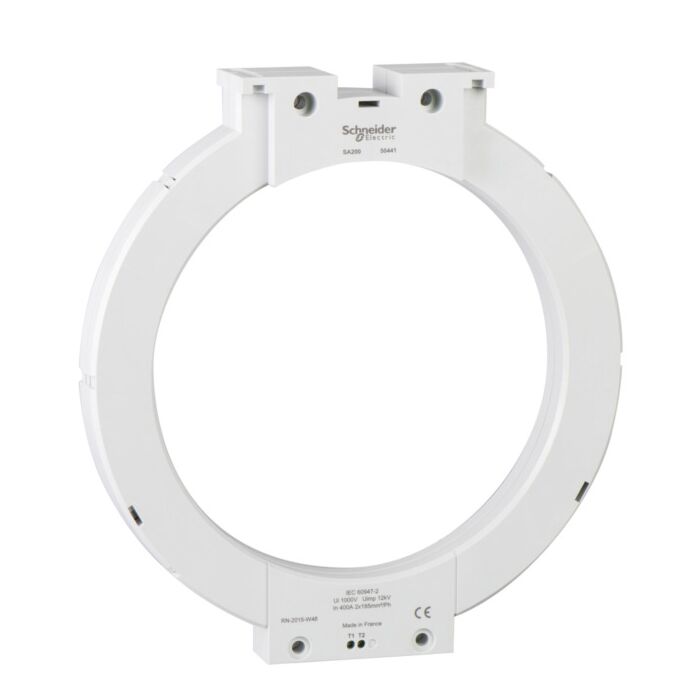

TOROIDAL CERRADO SA 200mm

Descripción

Este transformador toroidal está destinado a localizadores de fallos de aislamiento Vigilohm y a los relés de protección y supervisión de corriente residual VigiPacT tipo A. Permite supervisar el componente inyectado desde el monitor de aislamiento Vigilohm, y medir una corriente nominal de hasta 400 A para los relés de protección y supervisión VigiPacT. La relación del transformador es de 1/1.000. El diámetro interior del toroide es de 200 milímetros y el peso es de 1,320 kg. Los cables deben estar centrados en el toroide y el diámetro representado por todos estos cables no debe superar los 100 milímetros. La sección transversal máxima por fase (R, S, T, N) es de 2 cables de 185 mm² para un conductor de cobre.

Características Técnicas

  • Clase de precisión ('1',)
  • Con protección contra descargas eléctricas Si
  • Corriente nominal secundaria 0.4
  • Diámetro de apertura 196
  • Con riel de cobre No
  • Número de entradas primarias 4
  • Calibrado Si
  • Conexión secundaria ('Otro',)
  • Modelo ('Transformador de corriente de suma',)
  • Corriente primaria nominal 400
  • Montaje a presión No
