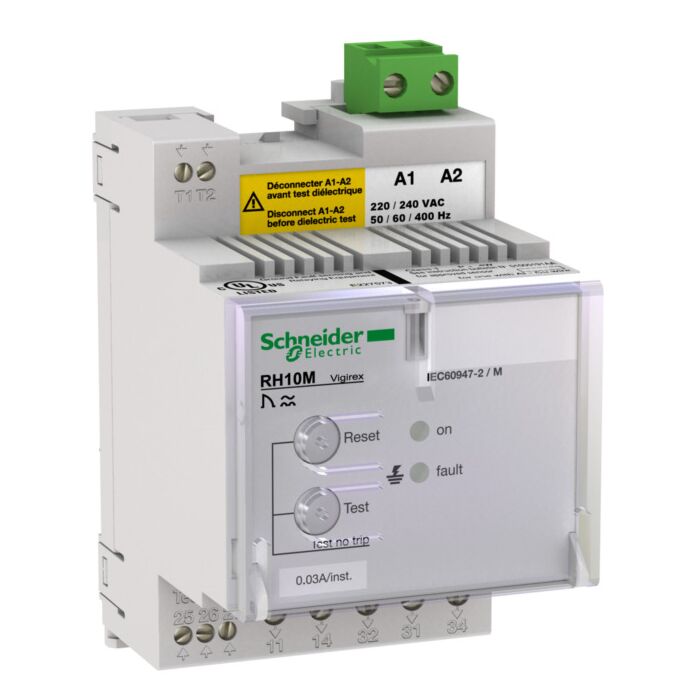

SCHNEIDER - 56135

Rh10m 0,3a 220a240vca 50/60/400hz

Ref: 148115 - EAN: 3303430561354
RELÉ DIFERENCIAL RH10M 220-240V CA 0,3A

Descripción

VigiPacT RH10M es un relé de protección de corriente residual de montaje en carril DIN. Protege contra el contacto directo o indirecto de personas, peligros de incendio en propiedades y motores. Mide la corriente de fuga a tierra en una instalación eléctrica a través de su toroide asociado. Dispara el interruptor automático asociado cuando se supera la corriente de funcionamiento residual establecida. La tensión de alimentación operativa es 220/240 V CA 50/60 Hz. Es una clase de protección de diferencial de tipo A. La sensibilidad de corriente (IDn) está fijada en 300 mA. La temporización (Dt) es instantánea. La tensión del sistema de distribución supervisado es de hasta 1000 VCA 50/60/400 Hz. La tensión del sistema de distribución supervisado es de hasta 1000 VCA 50/60/400 Hz. Se instala en un carril DIN dentro de un cuadro eléctrico y el grado de protección es IP40. Debe asociarse con un transformador toroidal o un trafo rectangular Schneider Electric tipo A compatibles.

Características Técnicas

  • Rango de medición de corriente 0.015
  • Tensión de alimentación CA 60 Hz 220
  • Rango de medición de voltaje 0
  • Tensión de alimentación AC 50 Hz 220
  • Se requiere fuente de alimentación externa. Si
  • Tiempo máximo permitido de retardo en la energización 0.04
  • Profundidad 74
  • Corriente nominal del interruptor 8
  • Ancho 54
  • Tipo de tensión de alimentación ('CA',)
  • Tipo de conexión eléctrica ('Conexión atornillada',)
  • Número de contactos como contacto conmutador 1
  • Número de contactos como contacto normalmente abierto 1
  • Número de contactos como contacto normalmente cerrado 0
  • Tensión de funcionamiento a CA 50 Hz 220
  • Valor de respuesta amperaje 1 300
  • Tensión de funcionamiento a CA 60 Hz 220
  • Tipo de voltaje (voltaje de funcionamiento) ('CA',)
  • Altura 97
  • Tiempo mínimo de retardo ajustable en la energización 0
