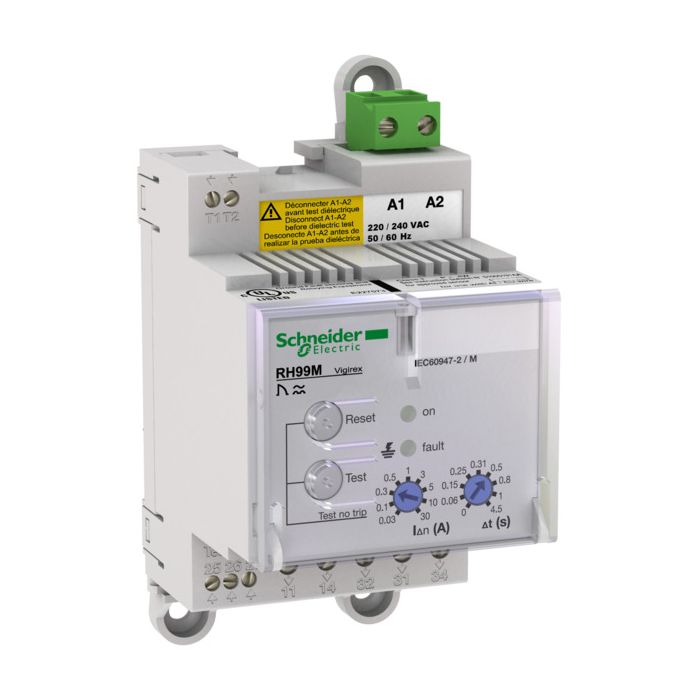

SCHNEIDER - 56173

Rh99m 220a240vca 50/60/400hz

Ref: 148122 - EAN: 3303430561736
RELÉ DIF.RH99M 220-240V CA 0,03A-30A

Descripción

VigiPacT RH99M es un relé de protección de corriente residual para montaje en carril DIN. Protege contra el contacto directo o indirecto de las personas, los riesgos de incendio de la propiedad y los motores. Mide la corriente de fuga a tierra en una instalación eléctrica a través de su toroide asociado. Dispara el interruptor asociado cuando se sobrepasa la corriente residual de funcionamiento establecida. La tensión de alimentación operativa es de 220/240VAC 50/60Hz. La tensión de alimentación operativa es 220/240 V CA 50/60 Hz. Es una clase de protección de diferencial de tipo A. La sensibilidad de la corriente es seleccionable con 9 valores de umbral desde 30 mA hasta 30 A. El tiempo de retraso es seleccionable con 9 ajustes desde instantáneo hasta 4,5s. La tensión supervisada del sistema de distribución es de hasta 1000 V CA a 50/60/400 Hz. La tensión del sistema de distribución supervisada es de hasta 1000 VAC 50/60/400 Hz. La tensión del sistema de distribución supervisada es de hasta 1000 VAC 50/60/400 Hz. Se instala en un carril DIN dentro de un cuadro eléctrico y el grado de protección es IP40. Debe asociarse a un sensor toroidal o rectangular Schneider Electric de tipo A compatible.

Características Técnicas

  • Rango de medición de corriente 0.015
  • Tensión de alimentación CA 60 Hz 220
  • Rango de medición de voltaje 0
  • Tensión de alimentación AC 50 Hz 220
  • Se requiere fuente de alimentación externa. Si
  • Tiempo máximo permitido de retardo en la energización 4.82
  • Profundidad 74
  • Corriente nominal del interruptor 8
  • Ancho 54
  • Tipo de tensión de alimentación ('CA',)
  • Tipo de conexión eléctrica ('Conexión atornillada',)
  • Número de contactos como contacto conmutador 1
  • Número de contactos como contacto normalmente abierto 1
  • Número de contactos como contacto normalmente cerrado 0
  • Tensión de funcionamiento a CA 50 Hz 220
  • Valor de respuesta amperaje 1 0.03
  • Tensión de funcionamiento a CA 60 Hz 220
  • Tipo de voltaje (voltaje de funcionamiento) ('CA',)
  • Altura 97
  • Tiempo mínimo de retardo ajustable en la energización 0
