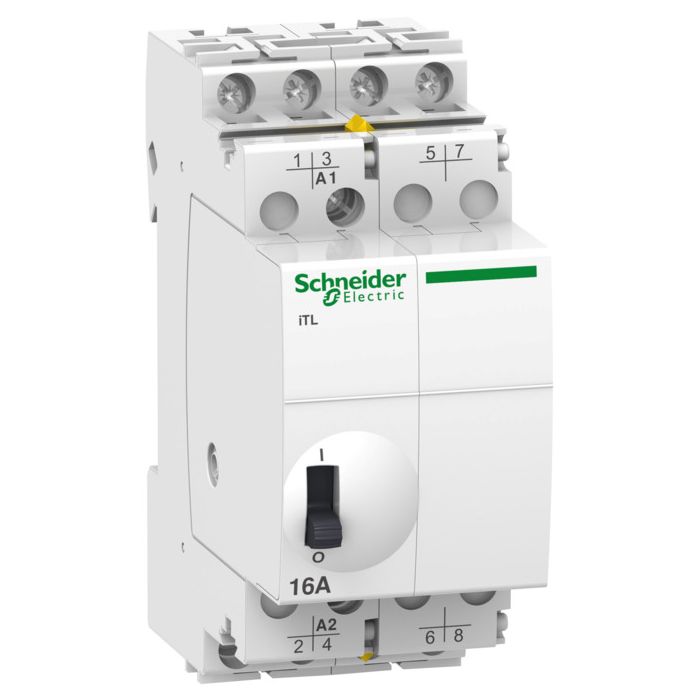

SCHNEIDER - A9C30814

Itl16a 4no 230vca 110vcc

Ref: 198946 - EAN: 3606480091902
TELERRUPTOR ITL 16A 4NO 230V CA 110V CC

Descripción

Este iTL Acti9 es un relé de impulsos modular. Este dispositivo 4P tiene 4 contactos normalmente abiertos. La corriente nominal es de 16A, 24VCA a 250VCA y funciona con tensión de control de 230VCA a 240VCA o 110VCC. La resistencia eléctrica aumenta hasta 200000 ciclos para AC-21 o 100000 ciclos para AC-22. La frecuencia de conmutación es de 5 operaciones de conmutación por minuto o 100 operaciones de conmutación por día. La duración del orden de comando debe ser de 50ms a 1s. Se utiliza principalmente para aplicaciones de control de iluminación. El voltaje de aislamiento Ui nominal es de 440 V CA. La tensión de resistencia de impulso nominal Uimp es de 6 kV. La frecuencia de funcionamiento es de 50Hz o 60Hz. Se puede montar en riel DIN. El grado de contaminación es 3. La categoría de sobretensión es IV. Las dimensiones son (An.) 36mm x (Alt.) 84mm x (Prof.) 60mm. El grado de protección es IP20 e IP40 en un gabinete. La temperatura de funcionamiento es de -20°C a 50°C. La temperatura de almacenamiento es de -40°C a 70°C. Este producto cumple con las normas IEC/EN 60669-1 e IEC/EN 60669-2-2.

Características Técnicas

  • Tipo de tensión de control 1 ('CA',)
  • Tensión de control 2 110
  • Tensión de control de frecuencia 1 50
  • Apropiado para operación manual Si
  • Tipo de tensión de control 2 ('CC',)
  • Profundidad empotrada 43.5
  • Corriente de conmutación máxima (cos phi = 0.6) 16
  • Método de montaje ('raíl DIN',)
  • Tensión de alimentación 24
  • Corriente nominal del interruptor 16
  • Carga máxima lámpara fluorescente 3900
  • Función ('Interruptor mecánico',)
  • Carga máxima lámpara fluorescente (circuito dúo) 6000
  • Tipo de tensión de alimentación ('CA',)
  • Ancho en número de espacios modulares 2
  • Carga máxima lámpara fluorescente (compensada en paralelo) 2700
  • Tensión de control 1 230
  • Carga máxima de lámpara incandescente 4800
  • Número de contactos como contacto conmutador 0
  • Número de contactos como contacto normalmente abierto 4
