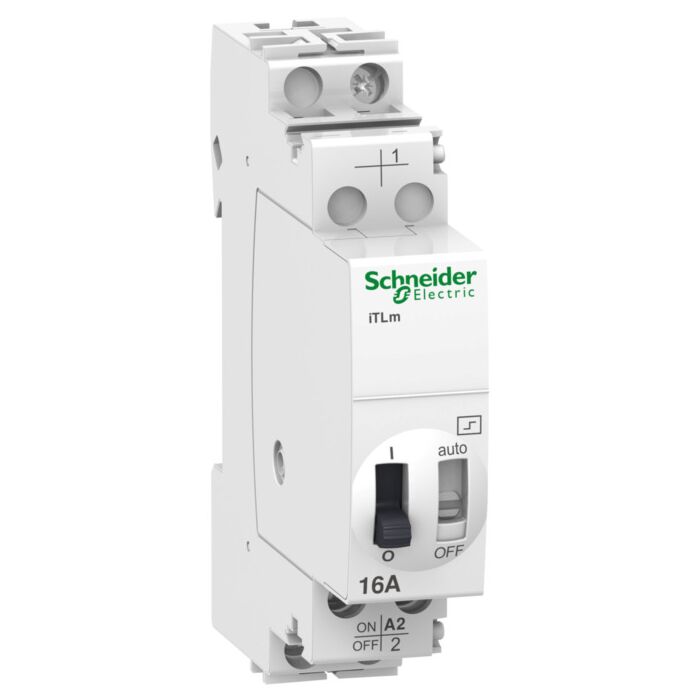

SCHNEIDER - A9C34811

Itlm 16a 230vca 110vcc

Ref: 198960 - EAN: 3606480092107
TELERRUPTOR ITLM 16A 230V CA 110V CC

Descripción

Este Acti9 iTLm es un relé de impulsos modular. Este dispositivo 1P tiene 1 contacto normalmente abierto. La corriente nominal es de 16A, 24VCA a 250VCA y funciona con tensión de control de 230VCA a 240VCA o 110VCC. La resistencia eléctrica aumenta hasta 200000 ciclos para AC-21 o 100000 ciclos para AC-22. La frecuencia de conmutación es de 5 operaciones de conmutación por minuto o 100 operaciones de conmutación por día. La duración del orden de comando debe ser de 50ms a 1s. Se utiliza principalmente para aplicaciones de control de iluminación. Estos relevadores de impulsos permiten realizar pedidos de control de tipo enganchado desde un contacto de cambio (interruptor, interruptor de tiempo, termostato). El voltaje de aislamiento Ui nominal es de 440 V CA. La tensión de resistencia de impulso nominal Uimp es de 6 kV. La frecuencia de funcionamiento es de 50Hz o 60Hz. Se puede montar en riel DIN. El grado de contaminación es 3. La categoría de sobretensión es IV. Las dimensiones son (An.) 18mm x (Alt.) 84mm x (Prof.) 60mm. El grado de protección es IP20 e IP40 en un gabinete. La temperatura de funcionamiento es de -20°C a 50°C. La temperatura de almacenamiento es de -40°C a 70°C. Este producto cumple con las normas IEC/EN 60669-1 e IEC/EN 60669-2-2.

Características Técnicas

  • Tipo de tensión de control 1 ('CA',)
  • Tensión de control 2 110
  • Tensión de control de frecuencia 1 50
  • Apropiado para operación manual Si
  • Tipo de tensión de control 2 ('CC',)
  • Profundidad empotrada 43.5
  • Corriente de conmutación máxima (cos phi = 0.6) 16
  • Método de montaje ('raíl DIN',)
  • Tensión de alimentación 24
  • Corriente nominal del interruptor 16
  • Carga máxima lámpara fluorescente 1300
  • Función ('Interruptor mecánico',)
  • Carga máxima lámpara fluorescente (circuito dúo) 2000
  • Tipo de tensión de alimentación ('CA',)
  • Ancho en número de espacios modulares 1
  • Carga máxima lámpara fluorescente (compensada en paralelo) 900
  • Tensión de control 1 230
  • Carga máxima de lámpara incandescente 1600
  • Número de contactos como contacto conmutador 0
  • Número de contactos como contacto normalmente abierto 1
