SCHNEIDER - A9CR1225

Red 2/25/30

Ref: 146622 - EAN: 3606481489371
RECONECTADOR DIFERENCIAL 25A 30mA REDS

Descripción

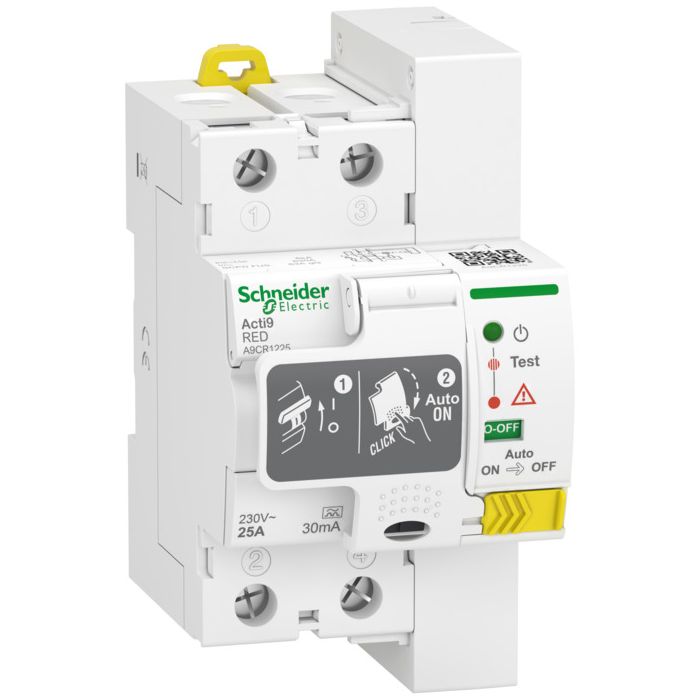

Este Acti9 RED es un disyuntor de corriente residual modular (RCCB) con reconectador. Es un interruptor automático de 2 P con 25 A en corriente nominal, una sensibilidad de 30 mA con una clase de protección de tipo A. Este producto protege contra descargas eléctricas por contacto directo o indirecto y peligros de incendios. Se desconecta de los circuitos eléctricos en carga que ya están protegidos contra sobrecargas y cortocircuitos. Se reinicia automáticamente después de la monitorización de aislamiento del circuito aguas abajo. Solo se utiliza en sistemas de puesta a tierra TT y TN-S. La versión ROJA de Acti9 está dedicada a aplicaciones residenciales. Este producto cumple con la norma EN 60557. La capacidad nominal de corte y de cortocircuito (Im/Ι Δm) es de 630 A. La corriente de cortocircuito nominal condicional (Inc/Ι Δc) es de 6 kA. Tiene una resistencia mecánica de hasta 4000 ciclos. La tensión operativa del Ue es de 230VCA. La tensión de aislamiento nominal Ui es de 500 VCA. La tensión de resistencia de impulsos nominal de Uimp es de 4 kV. La frecuencia es de 50 Hz. Es montable en carril DIN. La anchura en los módulos de 9 mm es de 6. El color del producto es gris claro (RAL7035). Las dimensiones son (An.) 54mm x (Alt.) 106mm x (Prof.) 82mm. El peso es de 278g. Posee un grado de protección IP20 (según la norma IEC/EN 60529) y se convierte en IP40 una vez integrado en un armario modular. La temperatura de funcionamiento es de -5°C a 40°C. La temperatura de almacenamiento va de -40°C a 70°C.

Características Técnicas

  • Disparo con retardo corto No
  • Profundidad empotrada 45
  • Protección selectiva Si
  • Sección de conductor conectable núcleo sólido 1
  • A prueba de explosiones No
  • Corriente de fuga tipo ('A',)
  • Equipos adicionales posibles No
  • Tipo de voltaje ('CA',)
  • Capacidad de corriente de sobretensión 0.25
  • Grado de protección (IP) ('IP20',)
  • Número de polos 2
  • Tensión de impulso de resistencia nominal Uimp 4
  • Ancho en número de espacios modulares 3
  • Corriente de fallo nominal 0.03
  • Frecuencia ('50 Hz',)
  • Método de montaje ('raíl DIN',)
  • Temperatura ambiente durante el funcionamiento -5
  • Corriente nominal 25
  • Tensión nominal 230
  • Tensión de aislamiento nominal Ui 500
