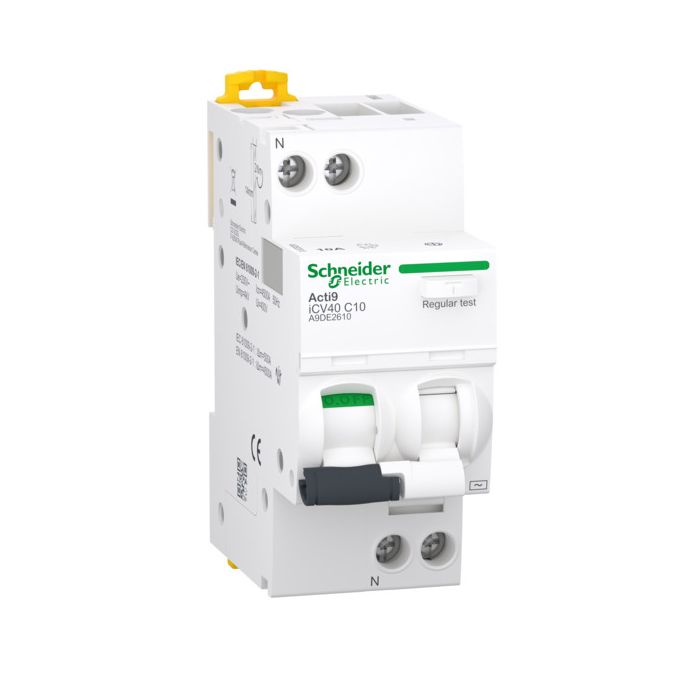

SCHNEIDER - A9DE2610

Interruptor Automático Diferencial Combinado, Acti 9 Icv40, 1p+n, 10a, Curva C, 30ma, Ac

Ref: 262528 - EAN: 3606489443795
DISY.ACTI 9 iCV40 1PN C 10A 30mA AC RCBO

Descripción

Este Acti9 iCV40 es un interruptor diferencial con protección contra sobrecorriente (RCBO). Es un disyuntor 1P+N con 1 polo protegido, 10 A en corriente nominal y curva de disparo C. La clase de protección contra fugas a tierra es de tipo CA con una sensibilidad de 30 mA. El retardo de tiempo de la protección contra fugas a tierra es instantáneo. La capacidad de interrupción de cortocircuito con clasificación Icn es de hasta 4500A de acuerdo con el estándar EN/IEC 61009-2-1. Este producto protege contra cortocircuitos, sobrecargas de cables, descargas eléctricas por contacto indirecto y peligros de incendios. Sus 2 indicadores exclusivos de VisiTrip reducen el tiempo de intervención, ya que muestran el circuito defectuoso e identifican rápidamente el tipo de valor predeterminado. Su banda verde VisiSafe garantiza la apertura física de los contactos para permitir el mantenimiento aguas abajo. Este producto cumple con la norma EN/IEC 61009-2-1. Tiene una resistencia eléctrica de hasta 20000 ciclos y una resistencia mecánica de hasta 20000 ciclos. El voltaje de funcionamiento del Ue es de 230VCA. La tensión de aislamiento nominal Ui es de 400 VCA. La tensión de resistencia de impulsos nominal de Uimp es de 4 kV. La frecuencia es de 50/60 Hz. Es montable en carril DIN. La anchura en los lotes de 9mm es de 4. El color del producto es blanco (RAL9003). Las dimensiones son (An.) 36mm x (Alt.) 85mm x (Prof.) 73mm. El peso es de 210g. Posee un grado de protección IP20 (según la norma IEC/EN 60529) y se convierte en IP40 una vez en armario modular. La temperatura de funcionamiento es de -5°C a 60°C. La temperatura de almacenamiento es de -40°C a 85°C.

Características Técnicas

  • Número de polos (total) 2
  • Profundidad empotrada 44
  • Sección de conductor conectable núcleo sólido 1
  • Corriente de fuga tipo ('CA',)
  • Tipo de voltaje ('CA',)
  • Capacidad de corriente de sobretensión 0.25
  • Conmutación concurrente del conductor neutro Si
  • Grado de protección (IP) ('IP20',)
  • Capacidad de corte de cortocircuito nominal Icn según EN 61009-1 4.5
  • Tensión de impulso de resistencia nominal Uimp 4
  • Característica de liberación ('C',)
  • Capacidad de corte de cortocircuito nominal según EN 61009 4.5
  • Pérdida de potencia 2.9
  • Ancho en número de espacios modulares 2
  • Número de polos protegidos 1
  • Corriente de fallo nominal 0.03
  • Característica de desconexión ('Sin retraso',)
  • Frecuencia ('50/60 Hz',)
  • Instalación empotrada No
  • Temperatura ambiente durante el funcionamiento -5
