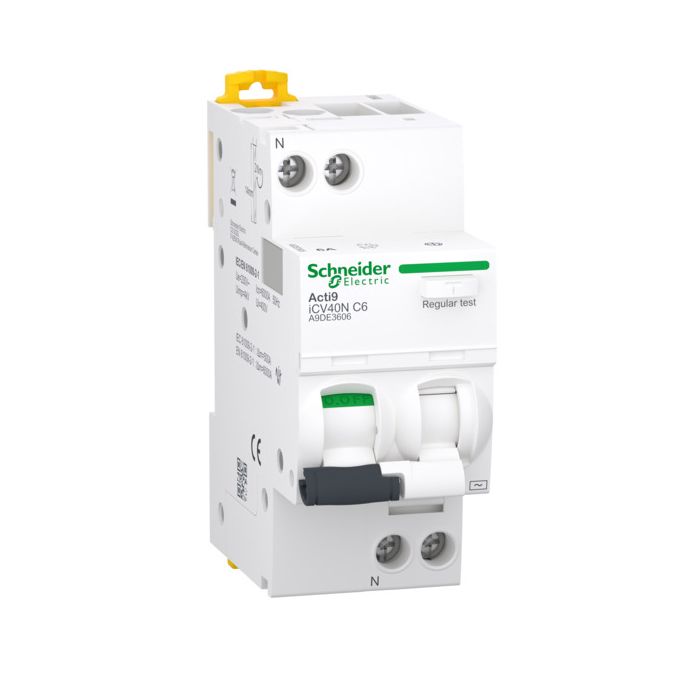

SCHNEIDER - A9DE3606

Acti 9 Icv40n 1pn C 6a 30ma Ac Rcbo

Ref: 273221 - EAN: 3606489444211
DISY.ACTI 9 iCV40N 1PN C 6A 30mA AC RCBO

Descripción

Este Acti9 iCV40 es un interruptor diferencial con protección contra sobrecorriente (RCBO). Es un interruptor automático 1P+N con 1 polo protegido, corriente nominal de entrada de 6A y curva de disparo C. La clase de protección contra fugas a tierra es de tipo CA con una sensibilidad de 30 mA. El retardo de la protección contra fugas a tierra es instantáneo. La capacidad de interrupción de cortocircuito con clasificación IEC es de hasta 6000A de acuerdo con el estándar EN/IEC 61009-2-1. Este producto protege contra cortocircuitos, sobrecargas de cables, descargas eléctricas por contacto indirecto y peligros de incendios. Sus 2 indicadores VisiTrip exclusivos reducen el tiempo de intervención, ya que muestran el circuito defectuoso e identifican rápidamente el tipo de fallo. Su banda verde VisiSafe garantiza la apertura física de los contactos para permitir el mantenimiento aguas abajo. Este producto cumple con la norma EN/IEC 61009-2-1. Tiene una resistencia eléctrica de hasta 20000 ciclos y una resistencia mecánica de hasta 20000 ciclos. La tensión operativadel Ue es de 230VCA. La tensión de aislamiento nominal Ui es de 400 VCA. La tensión de resistencia de impulsos nominal de Uimp es de 4 kV. La frecuencia es de 50/60 Hz. Es montable en carril DIN. La anchura es de 4 tramos de 9mm. El color del producto es blanco (RAL9003). Las dimensiones son (An.) 36mm x (Alt.) 85mm x (Prof.) 73mm. El peso es de 210g. Posee un grado de protección IP20 (según la norma IEC/EN 60529) y se convierte en IP40 una vez integrado en un armario modular. La temperatura de funcionamiento es de -5°C a 60°C. La temperatura de almacenamiento es de -40°C a 85°C.

Características Técnicas

  • Número de polos (total) 2
  • Profundidad empotrada 44
  • Sección de conductor conectable núcleo sólido 1
  • Corriente de fuga tipo ('CA',)
  • Tipo de voltaje ('CA',)
  • Capacidad de corriente de sobretensión 0.25
  • Conmutación concurrente del conductor neutro Si
  • Grado de protección (IP) ('IP20',)
  • Capacidad de corte de cortocircuito nominal Icn según EN 61009-1 6
  • Tensión de impulso de resistencia nominal Uimp 4
  • Característica de liberación ('C',)
  • Capacidad de corte de cortocircuito nominal según EN 61009 6
  • Pérdida de potencia 3.0
  • Ancho en número de espacios modulares 2
  • Número de polos protegidos 1
  • Corriente de fallo nominal 0.03
  • Característica de desconexión ('Sin retraso',)
  • Frecuencia ('50/60 Hz',)
  • Instalación empotrada No
  • Temperatura ambiente durante el funcionamiento -5
