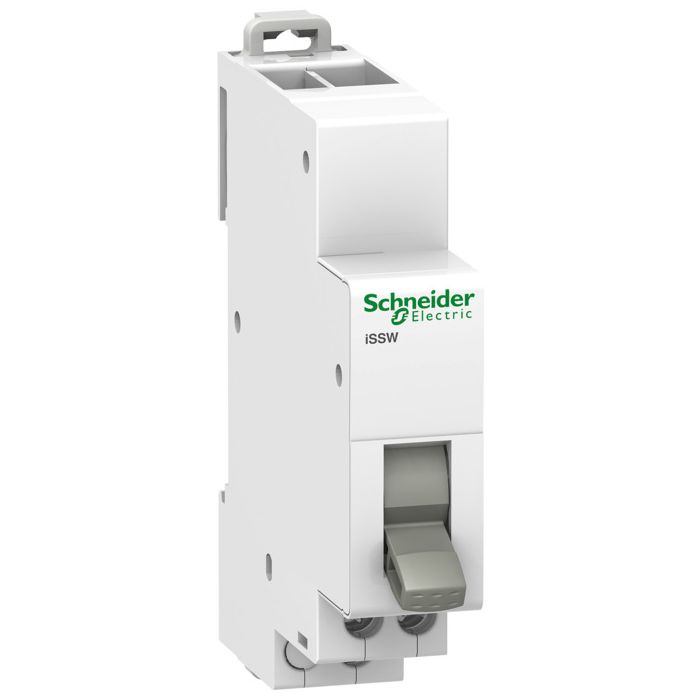

SCHNEIDER - A9E18070

Conmutador; Acti9 Issw; 2 Posiciones; 1 Inversor; 20 A; 250vac

Ref: 199058 - EAN: 3606480088476
CONMUTADOR ISSW CM 2 POS.1 CTO.20A 250V

Descripción

Este iSSW Acti9 es un interruptor lineal utilizado para el control manual de circuitos eléctricos. Es un interruptor de 2 posiciones con 1 contacto de cambio (1 C/A). La pared dividida en fases puede dividirse para permitir el paso de todos los tipos de barras de distribución com. Viene con terminales escalonados para simplificar la conexión. El par de apriete de la conexión es de 1N.m para el tipo de destornillador PZ1. La tensión de funcionamiento nominal Ue es de 250 V CA. La corriente operativa nominal Ie es de 20A. La frecuencia de funcionamiento es de 50Hz. La conexión permite cables rígidos de cobre de 0,5 mm² como mínimo hasta 2 x 2,5 mm² como máximo. La conexión permite cables de cobre flexibles o con cables de cobre de 0,5mm² como mínimo hasta 2x2,5mm² como máximo. El número de ciclos de apertura y cierre (O-C) es 30.000. La resistencia es de 30.000 operaciones con categoría de corriente AC22 bajo cos phi=0.8. La anchura en pasos de 9 mm es 2. Las dimensiones son (An.) 18mm x (Alt.) 82mm x (Prof.) 75mm. El grado de contaminación es 3. La tropicalización es el tratamiento 2 (humedad relativa 95% a 55°C). La temperatura de funcionamiento es de -20°C a +50°C. La temperatura de almacenamiento va de -40°C a +70°C. Cumple con los estándares IEC 6094760669-1 e IEC -5-1.

Características Técnicas

  • Impresión/indicación ('nan',)
  • Profundidad empotrada 75
  • Tipo de voltaje ('CA',)
  • Función de conmutación ('Interruptor de dos vías',)
  • Calota de color ('Blanco',)
  • Grado de protección (IP) ('IP40',)
  • Número de polos 1
  • Corriente nominal 20
  • Segregación forzada según DIN VDE 0113 Si
  • Tensión nominal 250
  • Tensión mínima nominal 250
  • Con lámpara de señalización No
  • Ancho en número de espacios modulares 1
  • Número de contactos como contacto conmutador 1
  • Número de contactos como contacto normalmente abierto 0
  • Número de contactos como contacto normalmente cerrado 0
