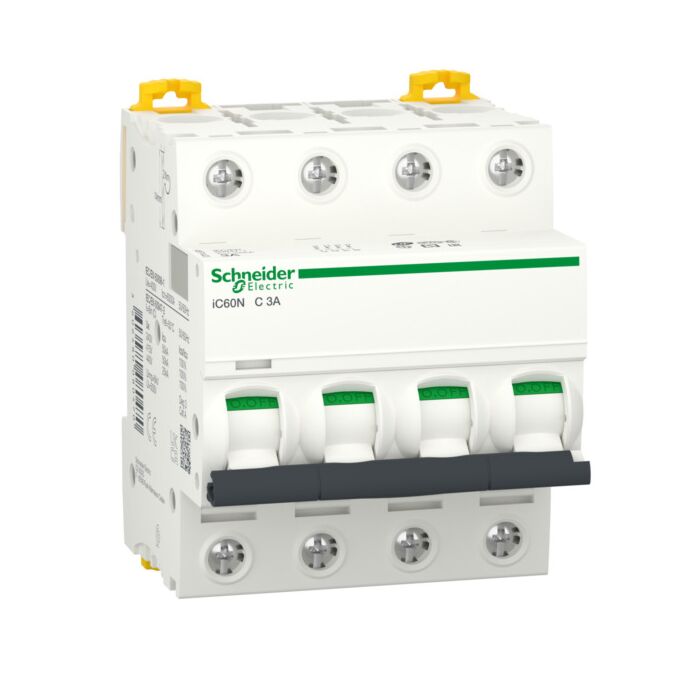

SCHNEIDER - A9F74403

Magnetotérmico, Acti9 Ic60n, 4p, 3 A, C Curva, 6000 A (iec 60898-1), 50 Ka (iec 60947-2)

Ref: 199111 - EAN: 3606480080470
MAGNETOT.iC60N 4P 3A CURVA-C

Descripción

Este Acti9 iC60N es un disyuntor miniatura de baja tensión (MCB). Es un interruptor de circuito 4P con 4 polos protegidos, corriente nominal de 3 A y curva de disparo C. La capacidad nominal de interrupción de cortocircuito aumenta hasta 50kA a 220VAC a 240VAC de acuerdo con el estándar EN/IEC 60947-2 y 6000A a 400VAC de acuerdo con el estándar EN/IEC 60898-1. Cumple con la norma industrial EN/IEC 60898-1 y la norma residencial EN/IEC 60947-2. Este interruptor automático en miniatura protege los circuitos contra cortocircuitos y corriente de sobrecarga. Su exclusivo indicador VisiTrip reduce el tiempo de intervención al mostrar el circuito defectuoso. Su banda verde VisiSafe garantiza la apertura física de los contactos para permitir el mantenimiento aguas abajo. Su mecanismo de cierre rápido, independiente del funcionamiento manual, mejora su vida útil. Tiene una resistencia eléctrica de hasta 10000 ciclos y una resistencia mecánica de hasta 20000 ciclos. El voltaje de aislamiento con clasificación Ui es de 500 V CA. Su limitación clase 3 (de acuerdo a EN/IEC60898-1) mejora el costo de protección del circuito aguas abajo. El producto se puede enganchar en un riel DIN. Su anchura es de 8 pasos de 9 mm. El grado de contaminación es 3. La categoría de sobretensión es IV. El color del producto es blanco (RAL9003). Las dimensiones son (An.) 72 mm x (Alt.) 85 mm x (Prof.) 78,5 mm. El peso es de 0,5 kg. De acuerdo con el estándar IEC 60529, el grado de protección es IP20 e IP40 en el gabinete. La temperatura de funcionamiento es de -35°C a 70°C. La temperatura de almacenamiento es de -40°C a 85°C.

Características Técnicas

  • Frecuencia 50
  • Número de polos (total) 4
  • Profundidad empotrada 44.5
  • Sección de conductor conectable núcleo sólido 1
  • A prueba de explosiones No
  • Equipos adicionales posibles Si
  • Tipo de voltaje ('AC/DC',)
  • Capacidad de corte de cortocircuito nominal Icn EN 60898 a 230 V 6
  • Capacidad de corte de cortocircuito nominal Icu IEC 60947-2 a 230 V 50
  • Capacidad de corte de cortocircuito nominal Icu IEC 60947-2 a 400 V 50
  • Conmutación concurrente del conductor neutro No
  • Capacidad de corte de cortocircuito nominal Icn EN 60898 a 400 V 6
  • Grado de protección (IP) ('IP20',)
  • Tensión de impulso de resistencia nominal Uimp 6
  • Característica de liberación ('C',)
  • Pérdida de potencia 2.2
  • Ancho en número de espacios modulares 4
  • Número de polos protegidos 4
  • Instalación empotrada No
  • Temperatura ambiente durante el funcionamiento -35
