SCHNEIDER - A9F79210

Interruptor Magnetotérmico; Acti9 Ic60n; 2p; 10 A; Curva C; 66000 A/10 Ka

Ref: 199229 - EAN: 3606480093227
MAGNETOT.iC60N 2P 10A CURVA-C

Descripción

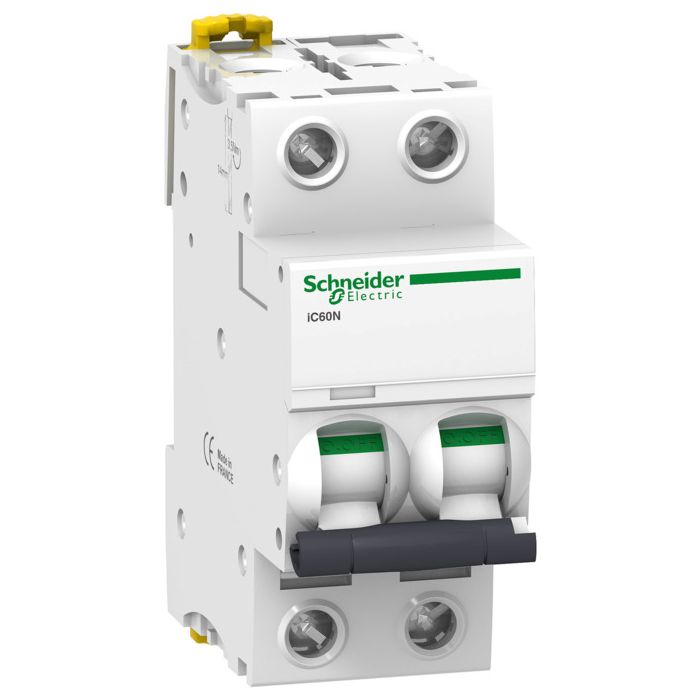

Este Acti 9 iC60N es un interruptor automático en miniatura (MCB) de baja tensión. Consiste en un interruptor automático 2P con 2 polos protegidos, una intensidad nominal de 10 A y curva de disparo C. Puede montarse en carril DIN para su instalación modular. Como interruptor automático, su poder de corte (conforme a IEC/EN 60898-1) es de 6000 A a 400 V CA. Como interruptor automático, su poder de corte (conforme a IEC/EN 60947-2) es de 20 kA a 230 V CA y 10 kA a 400 V CA. Este interruptor automático en miniatura protege los circuitos contra cortocircuitos y sobrecargas. Posee un grado de protección IP20 (conforme a IEC/EN 60529) en sus bornes. Se convierte en IP40 una vez instalado en un armario modular con categoría de aislamiento II. Su mecanismo de cierre rápido prolonga su vida útil. Su clase de limitación 3 (conforme a EN/IEC60898-1) reduce el coste de la protección de los circuitos situados aguas abajo. Su exclusivo indicador Visitrip reduce el tiempo de intervención al señalar el circuito defectuoso. Su banda verde Visisafe garantiza la apertura física de los contactos para permitir el mantenimiento aguas abajo.

Características Técnicas

  • Frecuencia 50
  • Número de polos (total) 2
  • Profundidad empotrada 44.5
  • Sección de conductor conectable núcleo sólido 1
  • A prueba de explosiones No
  • Equipos adicionales posibles Si
  • Tipo de voltaje ('AC/DC',)
  • Capacidad de corte de cortocircuito nominal Icn EN 60898 a 230 V 6
  • Capacidad de corte de cortocircuito nominal Icu IEC 60947-2 a 230 V 20
  • Capacidad de corte de cortocircuito nominal Icu IEC 60947-2 a 400 V 10
  • Conmutación concurrente del conductor neutro No
  • Capacidad de corte de cortocircuito nominal Icn EN 60898 a 400 V 6
  • Grado de protección (IP) ('IP20',)
  • Tensión de impulso de resistencia nominal Uimp 6
  • Característica de liberación ('C',)
  • Pérdida de potencia 2.3
  • Ancho en número de espacios modulares 2
  • Número de polos protegidos 2
  • Instalación empotrada No
  • Temperatura ambiente durante el funcionamiento -35
