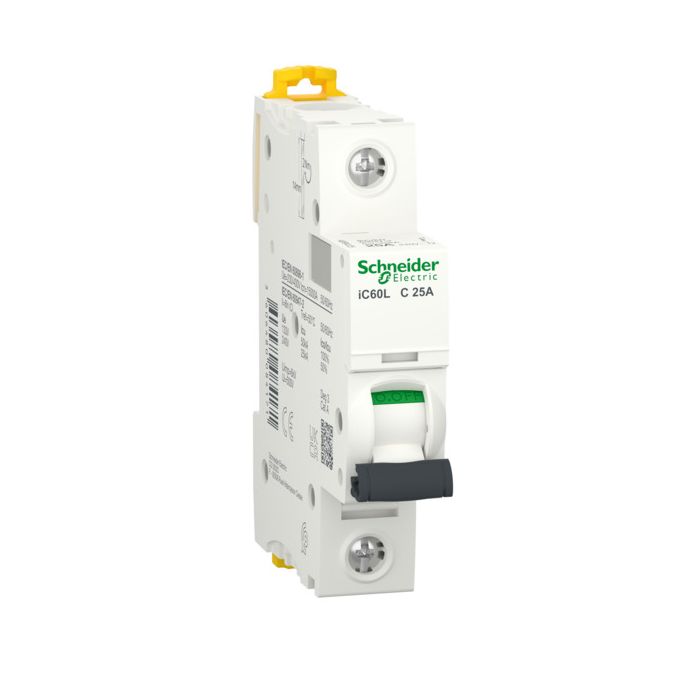

SCHNEIDER - A9F94125

Magnetotérmico, Acti9 Ic60l, 1p, 25 A, C Curva, 15000 A (iec 60898-1), 25 Ka (iec 60947-2)

Ref: 199501 - EAN: 3606480084171
MAGNETOT.iC60L 1P 25A CURVA-C

Descripción

Este Acti9 iC60L es un interruptor automático en miniatura (MCB) de baja tensión. Tiene 1P con 1 polo protegido, corriente nominal 25A y curva de disparo C. La capacidad nominal de corte en cortocircuito va de 25 kA a 220 VCA a 240 VCA de acuerdo con la norma EN/IEC 60947-2 y 15000 A a 230 VCA de acuerdo con la norma EN/IEC 60898-1. Cumple con la norma industrial EN/IEC 60898-1 y la norma residencial EN/IEC 60947-2. Este interruptor automático en miniatura es para protección contra cortocircuitos y sobrecargas de corriente en todas las aplicaciones. Su exclusivo indicador VisiTrip reduce el tiempo de intervención al mostrar el circuito defectuoso. Su banda verde VisiSafe garantiza la apertura física de los contactos para permitir el mantenimiento aguas abajo. Su mecanismo de cierre rápido, independiente de la operación manual, mejora su vida útil. Tiene una resistencia eléctrica de hasta 10.000 ciclos y una resistencia mecánica de hasta 20.000 ciclos. La tensión de aislamiento nominal Ui es de 5 VCA. Su clase de limitación 3 (según EN/IEC6898-1) mejora el costo de protección del circuito aguas abajo. Es montable en carril DIN. Su ancho es de 2 tramas de 9mm. El grado de contaminación es 3. La categoría de sobretensión es IV. El color del producto es blanco (RAL93). Las dimensiones son (An.) 18 mm x (Alt.) 85 mm x (Prof.) 78,5 mm. El peso es de ,215 kg. De acuerdo con la norma IEC 6529, el grado de protección es IP2 e IP4 en el gabinete. La temperatura de funcionamiento es de -35°C a 7°C. La temperatura de almacenamiento es de -4°C a 85°C.

Características Técnicas

  • Frecuencia 50
  • Número de polos (total) 1
  • Profundidad empotrada 44.5
  • Sección de conductor conectable núcleo sólido 1
  • A prueba de explosiones No
  • Equipos adicionales posibles Si
  • Tipo de voltaje ('AC/DC',)
  • Capacidad de corte de cortocircuito nominal Icn EN 60898 a 230 V 15
  • Capacidad de corte de cortocircuito nominal Icu IEC 60947-2 a 230 V 25
  • Conmutación concurrente del conductor neutro No
  • Grado de protección (IP) ('IP20',)
  • Tensión de impulso de resistencia nominal Uimp 6
  • Característica de liberación ('C',)
  • Pérdida de potencia 3.0
  • Ancho en número de espacios modulares 1
  • Número de polos protegidos 1
  • Instalación empotrada No
  • Temperatura ambiente durante el funcionamiento -35
  • Categoría de sobretensión 4
  • Clase de limitación de corriente 3
