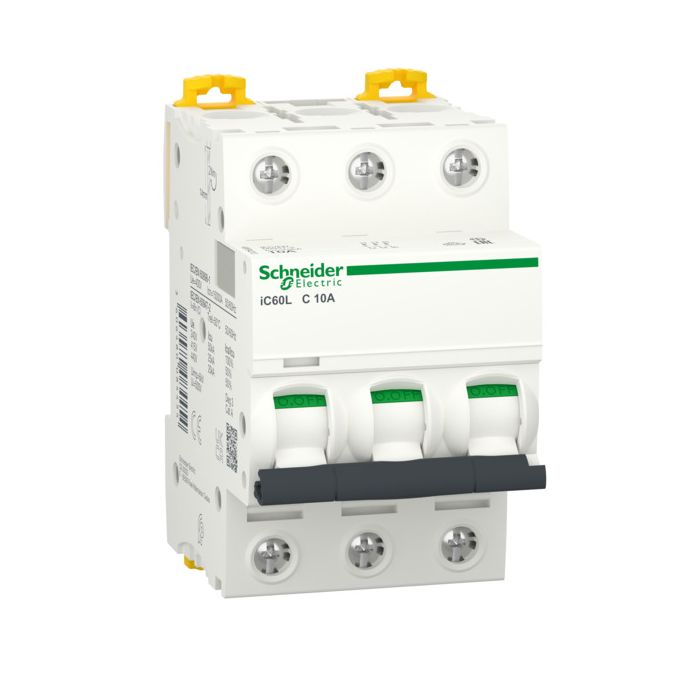

SCHNEIDER - A9F94310

Magnetotérmico, Acti9 Ic60l, 3p, 10 A, C Curva, 15000 A (iec 60898-1), 25 Ka (iec 60947-2)

Ref: 199520 - EAN: 3606480084454
MAGNETOT.iC60L 3P 10A CURVA-C

Descripción

Este Acti9 iC60L es un disyuntor en miniatura de baja tensión (MCB). Tiene 3P con 3 polos protegidos, corriente nominal 10A y curva de disparo C. La capacidad de corte nominal de cortocircuito alcanza los 50 kA a 220 V CA hasta 240 V CA, conforme a la norma EN/IEC 60947-2 y 15000 A a 400 V CA, conforme a la norma EN/IEC 60898-1. Cumple tanto con la norma industrial EN/IEC 60898-1 como con la norma residencial EN/IEC 60947-2. Este disyuntor en miniatura es para protección contra cortocircuitos y sobrecargas de corriente en todas las aplicaciones. Su exclusivo indicador VisiTrip reduce el tiempo de intervención al mostrar el circuito defectuoso. Su banda verde VisiSafe garantiza la apertura física de los contactos para permitir el mantenimiento aguas abajo. Su mecanismo de cierre rápido, independiente del funcionamiento manual, mejora su vida útil. Tiene una resistencia eléctrica de hasta 10.000 ciclos y una resistencia mecánica de hasta 20.000 ciclos. El voltaje de aislamiento nominal Ui es de 500VCA. Su clase de limitación 3 (de acuerdo con EN/IEC60898-1) mejora el costo de protección del circuito aguas abajo. Es montable en rieles DIN. Tiene un ancho de 6 pasos de 9 mm. El grado de contaminación es 3. La categoría de sobretensión es IV. El color del producto es blanco (RAL9003). Las dimensiones son (An.) 54mm x (Alt.) 85mm x (Prof.) 78,5mm. El peso es de 0,375 kg. De acuerdo con la norma IEC 60529, el grado de protección es IP20 e IP40 en el gabinete. La temperatura de funcionamiento es de -35°C a 70°C. La temperatura de almacenamiento es de -40°C a 85°C.

Características Técnicas

  • Frecuencia 50
  • Número de polos (total) 3
  • Profundidad empotrada 44.5
  • Sección de conductor conectable núcleo sólido 1
  • A prueba de explosiones No
  • Equipos adicionales posibles Si
  • Tipo de voltaje ('AC/DC',)
  • Capacidad de corte de cortocircuito nominal Icn EN 60898 a 230 V 15
  • Capacidad de corte de cortocircuito nominal Icu IEC 60947-2 a 230 V 50
  • Capacidad de corte de cortocircuito nominal Icu IEC 60947-2 a 400 V 25
  • Conmutación concurrente del conductor neutro No
  • Capacidad de corte de cortocircuito nominal Icn EN 60898 a 400 V 15
  • Grado de protección (IP) ('IP20',)
  • Tensión de impulso de resistencia nominal Uimp 6
  • Característica de liberación ('C',)
  • Pérdida de potencia 2.3
  • Ancho en número de espacios modulares 3
  • Número de polos protegidos 3
  • Instalación empotrada No
  • Temperatura ambiente durante el funcionamiento -35
