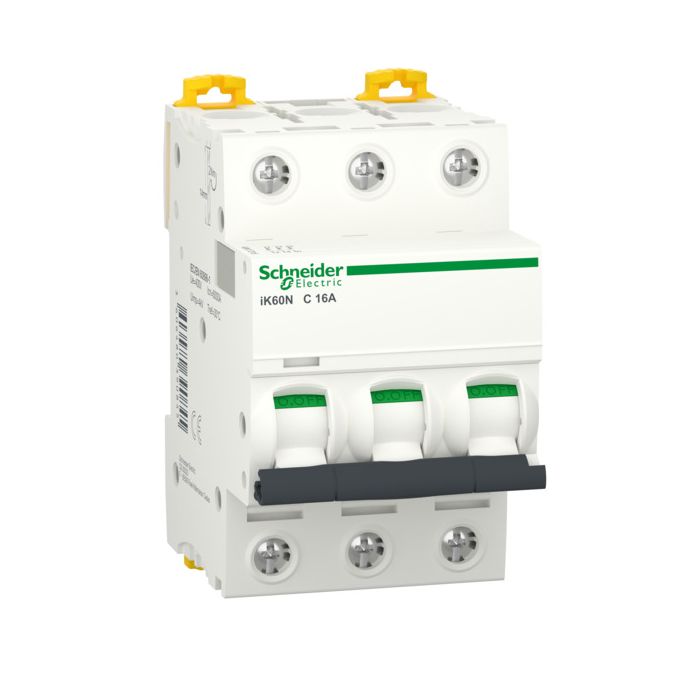

SCHNEIDER - A9K17316

Interruptor Magnetotérmico; Acti9 Ik60n; 3p; 16a; Curva C; 6000 A

Ref: 215615 - EAN: 3606480390845
MAGNETOT.iK60N 3P 16A CURVA-C

Descripción

Este producto Acti9 iK60N es un interruptor automático en miniatura (MCB). Es un disyuntor de 3P con 3 polos protegidos y 16A en corriente nominal y curva de disparo C. La capacidad nominal de apertura de cortocircuito llega a 6000A a 230VCA de conformidad con el estándar EN/IEC 60898-1 y de conformidad con el estándar. Este producto cumple con la norma EN/IEC 60898-1. Este interruptor automático en miniatura protege el circuito contra cortocircuitos y corriente de sobrecarga. Dispone de un clip doble para que se pueda desmontar aunque el peine de conexión esté instalado en su sitio. Tiene una resistencia eléctrica de hasta 10.000 ciclos y una resistencia mecánica de hasta 20.000 ciclos. La tensión de aislamiento nominal Ui es de 440 VCA. La tensión de resistencia de impulsos nominal de Uimp es de 4 kV. La frecuencia de funcionamiento es de 50Hz o 60Hz. Puede montarse en carril DIN para una instalación modular. Tiene un ancho de 6 pasos de 9 mm. El color del producto es blanco (RAL9003). Las dimensiones son (An.) 54mm x (Alt.) 85mm x (Prof.) 78,5mm. El peso es de 300g. Posee un grado de protección IP20. Se convierte en IP40 una vez en armario modular de acuerdo con la norma IEC/EN 60529. La temperatura de funcionamiento es de -25°C a 60°C. La temperatura de almacenamiento es de -40°C a 85°C.

Características Técnicas

  • Frecuencia 50
  • Número de polos (total) 3
  • Profundidad empotrada 44.5
  • Sección de conductor conectable núcleo sólido 1
  • A prueba de explosiones No
  • Equipos adicionales posibles No
  • Tipo de voltaje ('CA',)
  • Capacidad de corte de cortocircuito nominal Icn EN 60898 a 230 V 6
  • Conmutación concurrente del conductor neutro No
  • Capacidad de corte de cortocircuito nominal Icn EN 60898 a 400 V 6
  • Grado de protección (IP) ('IP20',)
  • Tensión de impulso de resistencia nominal Uimp 4
  • Característica de liberación ('C',)
  • Pérdida de potencia 2.5
  • Ancho en número de espacios modulares 3
  • Número de polos protegidos 3
  • Instalación empotrada No
  • Temperatura ambiente durante el funcionamiento -25
  • Clase de limitación de corriente 3
  • Corriente nominal 16
