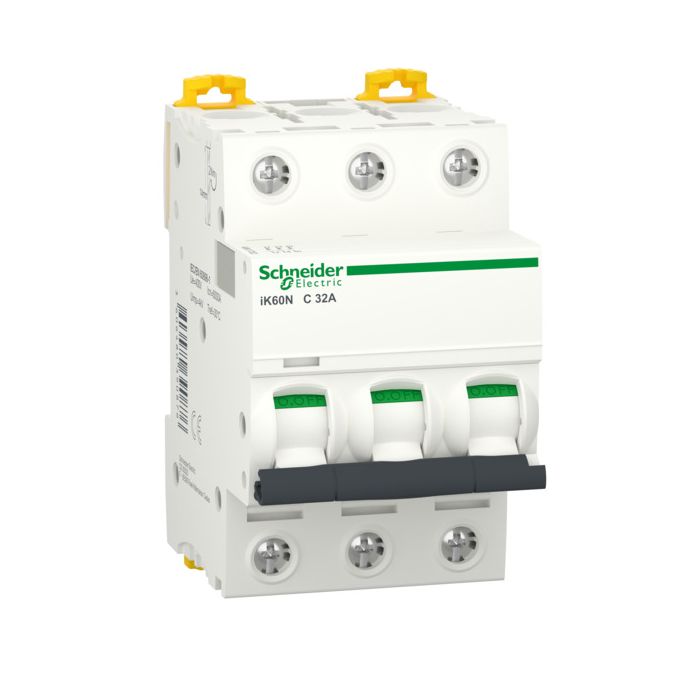

SCHNEIDER - A9K17332

Interruptor Magnetotérmico; Acti9 Ik60n; 3p; 32a; Curva C; 6000 A

Ref: 218079 - EAN: 3606480390876
MAGNETOT.iK60N 3P 32A CURVA-C

Descripción

Este producto Acti9 iK60N es un interruptor automático en miniatura de baja tensión (MCB). Es un disyuntor de 3P con 3 polos protegidos y 32A en corriente nominal y curva de disparo C. El poder de corte en cortocircuito nominal llega hasta 6000 A a 230 VCA de acuerdo con la norma EN/IEC 60898-1. Este producto cumple con la norma EN/IEC 60898-1. Este interruptor automático en miniatura combina funciones de protección de circuitos contra cortocircuito y corriente de sobrecarga, control y aislamiento. Dispone de un doble clip para que se pueda desmontar facilmente de su peine de conexión. Tiene una resistencia eléctrica de hasta 10.000 ciclos y una resistencia mecánica de hasta 20.000 ciclos. La tensión de aislamiento nominal Ui es de 440 VCA. La tensión de resistencia de impulsos nominal de Uimp es de 4 kV. La frecuencia de funcionamiento es de 50Hz o 60Hz. Puede montarse en carril DIN para una instalación modular. Tiene un ancho de 6 pasos de 9 mm. El color del producto es blanco (RAL9003). Las dimensiones son (An.) 54mm x (Alt.) 85mm x (Prof.) 78,5mm. El peso es de 300g. Posee un grado de protección IP20. Se convierte en IP40 una vez integrado en un armario modular de acuerdo con la norma IEC/EN 60529. La temperatura de funcionamiento es de -25°C a 60°C. La temperatura de almacenamiento es de -40°C a 85°C.

Características Técnicas

  • Frecuencia 50
  • Número de polos (total) 3
  • Profundidad empotrada 44.5
  • Sección de conductor conectable núcleo sólido 1
  • A prueba de explosiones No
  • Equipos adicionales posibles No
  • Tipo de voltaje ('CA',)
  • Capacidad de corte de cortocircuito nominal Icn EN 60898 a 230 V 6
  • Conmutación concurrente del conductor neutro Si
  • Capacidad de corte de cortocircuito nominal Icn EN 60898 a 400 V 6
  • Grado de protección (IP) ('IP20',)
  • Tensión de impulso de resistencia nominal Uimp 4
  • Característica de liberación ('C',)
  • Pérdida de potencia 3.5
  • Ancho en número de espacios modulares 3
  • Número de polos protegidos 3
  • Instalación empotrada No
  • Temperatura ambiente durante el funcionamiento -25
  • Clase de limitación de corriente 3
  • Corriente nominal 32
