SCHNEIDER - A9K24340

Magnetotérmico, Acti9 Ik60n, 3p, 40 A, C Curva, 6000 A (iec 60898-1)

Ref: 218080 - EAN: 3606480086915
MAGNETOT.iK60N 3P 40A CURVA-C

Descripción

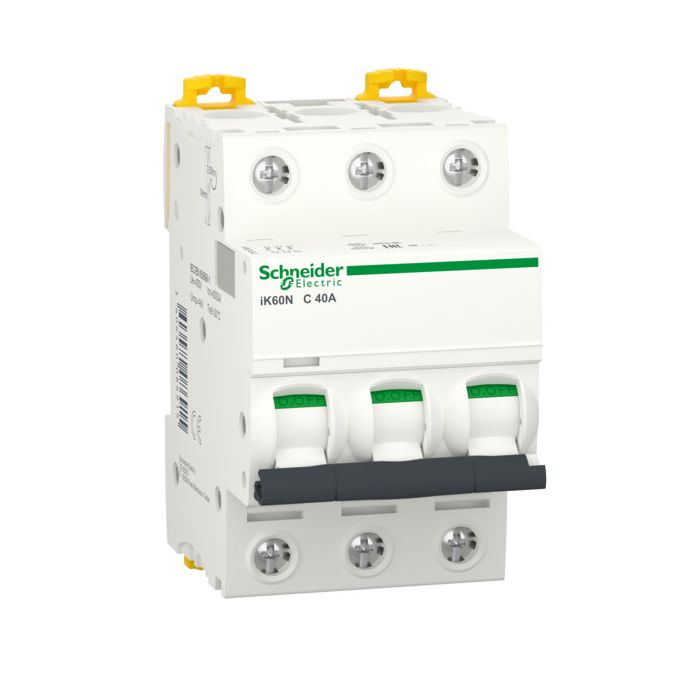

Este producto Acti9 iK60N es un interruptor automático en miniatura de baja tensión (MCB). Se trata de un interruptor automático 3P con 3 polos protegidos y 40 A de corriente nominal In y curva de disparo C. El poder nominal de corte de cortocircuito alcanza los 6000 A a 400 V CA conforme a la norma EN/IEC 60898-1 y conforme a la norma . Este producto cumple la norma EN/IEC 60898-1. Este pequeño interruptor automático combina funciones de protección de circuitos contra cortocircuitos y corrientes de sobrecarga, control y aislamiento. Dispone de un clip doble para desmontarlo con la barra colectora en su sitio. Tiene una resistencia eléctrica de hasta 10000 ciclos y una resistencia mecánica de hasta 20000 ciclos. La tensión de funcionamiento de Ue es de 400 V CA. La tensión nominal de aislamiento Ui es de 440 V CA. La tensión nominal soportada al impulso Uimp es de 4 kV. La frecuencia de funcionamiento es de 50 Hz o 60 Hz. Puede montarse en un segmento DIN para una instalación modular. Su ancho es de 6 partes de 9 mm. El color del producto es el blanco (RAL9003). Las dimensiones son (An.) 54mm x (Alt.) 85mm x (Prof.) 78,5mm. El peso es de 300g. Tiene un grado de protección IP20. Se convierte en IP40 una vez en un armario modular de acuerdo con la norma IEC/EN 60529. La temperatura de funcionamiento es de -25 °C a 60 °C. La temperatura de almacenamiento es de -40 °C a 85 °C.

Características Técnicas

  • Frecuencia 50
  • Número de polos (total) 3
  • Profundidad empotrada 44.5
  • Sección de conductor conectable núcleo sólido 1
  • A prueba de explosiones No
  • Equipos adicionales posibles No
  • Tipo de voltaje ('CA',)
  • Capacidad de corte de cortocircuito nominal Icn EN 60898 a 230 V 6
  • Conmutación concurrente del conductor neutro No
  • Capacidad de corte de cortocircuito nominal Icn EN 60898 a 400 V 6
  • Grado de protección (IP) ('IP20',)
  • Tensión de impulso de resistencia nominal Uimp 4
  • Característica de liberación ('C',)
  • Pérdida de potencia 3.6
  • Ancho en número de espacios modulares 3
  • Número de polos protegidos 3
  • Instalación empotrada No
  • Temperatura ambiente durante el funcionamiento -25
  • Clase de limitación de corriente 3
  • Corriente nominal 40
