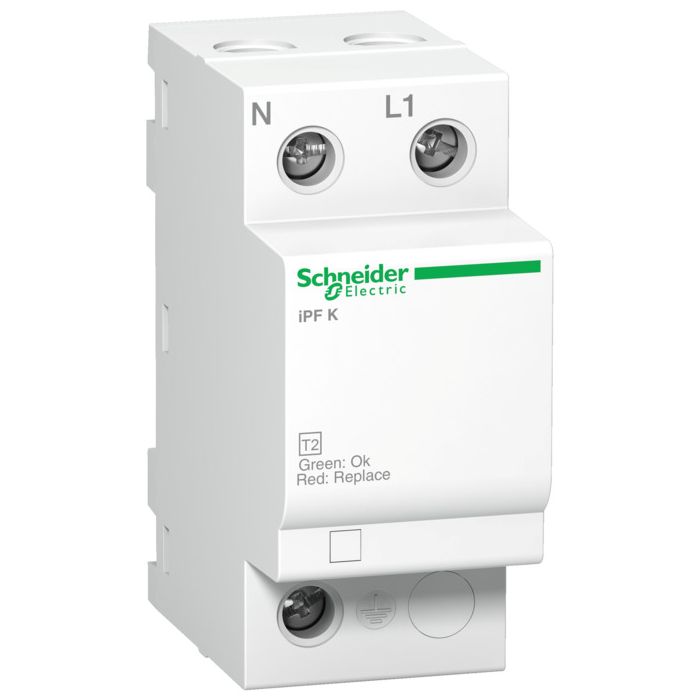

SCHNEIDER - A9L15692

Limitador De Sobretensiones Transitorias, Acti9 Ipf, 1p+n, 20a, 340v, 20ka

Ref: 199570 - EAN: 3606480089916
LIMITADOR SBT.IPF20 20KA 340V 1P+N

Descripción

Este producto Acti9 iPF K 20 es un limitador de sobretensiones transitorias Protege instalaciones 1P+N La descarga de corriente máxima Imax es de 20 kA La corriente de descarga nominal In es de 5 kA Este limitador contra sobretensiones está adaptado para sistemas de conexión a tierra TT, TN-S, TN-C " Este limitador contra sobretensiones tipo 2 se recomienda para un nivel de riesgo medio" La tensión de funcionamiento máxima continua Uc en modo común es de 260 VCA entre neutro y tierra, y de 340 VCA entre fase y tierra El nivel de protección de tensión Up es de 1,5 kV en modo común (entre neutro y tierra) y de 1,1 kV en modo diferencial (entre fase y neutro) La tensión nominal de empleo Ue es de 230 V CA +/- 10 % El color del producto es blanco (RAL9003) Las dimensiones son (ancho) 36 mm x (alto) 81 mm x (profundidad) 69 mm

Características Técnicas

  • Libre de corriente de fuga No
  • Nivel de protección contra sobretensiones 1.1
  • Protección integrada contra cortocircuitos No
  • Con contacto de señalización remota No
  • Tamaño de construcción ('espaciado de 2 módulos',)
  • Tensión nominal AC 230
  • Grado de protección (IP) ('IP20',)
  • Corriente máxima de descarga de sobretensión (8/20) 20
  • Capacidad de ruptura de cortocircuito (Isccr) 25
  • Corriente de descarga nominal de sobretensión (8/20) 5
  • Número de conductores (sin puesta a tierra) 1
  • Configuración del sistema IT No
  • Configuración del sistema TN No
  • Configuración del sistema TN-C No
  • Configuración del sistema TN-S Si
  • Configuración del sistema TT Si
  • Método de montaje ('Riel DIN (riel de sombrero) de 35 mm',)
  • Configuración del sistema otro No
  • Configuración del sistema TN-C-S No
  • Señalización en el dispositivo ('Óptico',)
