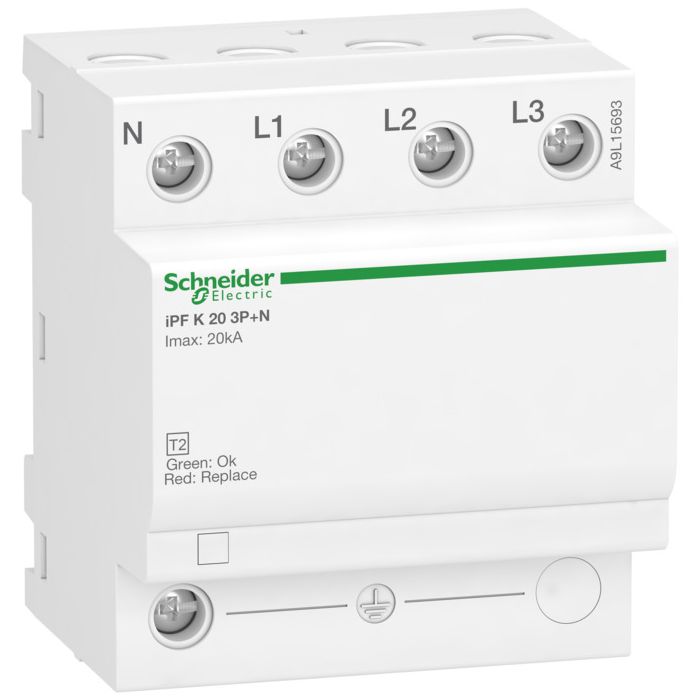

SCHNEIDER - A9L15693

Limitador De Sobretensiones Transitorias Tipo 2; Acti9 Ipf K; 3p+n; 20 Ka; 340v

Ref: 199571 - EAN: 3606480089947
LIMITADOR SBT.IPF20 20KA 340V 3P+N

Descripción

El dispositivo de protección contra sobretensiones transitórias (DPS), o descargador de sobretensiones, Acti9 iPF K de Schneider Electric es la nueva referencia en el campo de la distribución terminal en baja tensión para la protección de las instalaciones eléctricas contra sobretensiones inducidas o conducidas como consecuencia de caídas de rayos en todos los edificios del sector terciario e industrial. Este producto tiene 3P+N, corriente de descarga máxima de 20kA y opera en tensión máxima de 340V. Este descagador de sobretensiónes está destinado a limitar las sobretensiones transitorias y derivar las ondas de corriente hacia tierra para limitar la amplitud de esta sobretensión a un valor no peligroso para la instalación y la aparamenta eléctrica. Además, cuenta con protección IP20, se puede montar en riel DIN y tiene coordinación homologada con interruptores termomagnéticos de desconexión. Este producto cumple con las normas IEC 61643-11 tipo 2 y RETIE. Los protectores de sobretensiones transitórias Acti9 iPF k cuentan con la etiqueta Green PremiumTM, la cual promete el cumplimiento de las reglamentaciones más recientes, transparencia sobre los impactos medioambientales, productos circulares y de bajo nivel de CO2. La tensión de funcionamiento nominal Ue es de 230 V CA o 400 V CA +/- 10%. El color del producto es blanco (RAL9003).Las dimensiones son (W) 72mm x (H) 81mm x (D) 69mm. El peso es de 420 g. El grado de protección es IP20 e IP40 en gabinete modular. La temperatura de funcionamiento es de -25°C a 60°C. La temperatura de almacenamiento es de -40°C a 85°C. Este producto cumple con las normas IEC 61643-11 y EN 61643-11.

Características Técnicas

  • Libre de corriente de fuga No
  • Nivel de protección contra sobretensiones 1.1
  • Protección integrada contra cortocircuitos No
  • Con contacto de señalización remota No
  • Tamaño de construcción ('espaciado modular de 4',)
  • Tensión nominal AC 400
  • Grado de protección (IP) ('IP20',)
  • Corriente máxima de descarga de sobretensión (8/20) 20
  • Capacidad de ruptura de cortocircuito (Isccr) 25
  • Corriente de descarga nominal de sobretensión (8/20) 5
  • Número de conductores (sin puesta a tierra) 3
  • Configuración del sistema IT No
  • Configuración del sistema TN No
  • Configuración del sistema TN-C No
  • Configuración del sistema TN-S Si
  • Configuración del sistema TT Si
  • Método de montaje ('Riel DIN (riel de sombrero) de 35 mm',)
  • Configuración del sistema otro No
  • Configuración del sistema TN-C-S No
  • Señalización en el dispositivo ('Óptico',)
