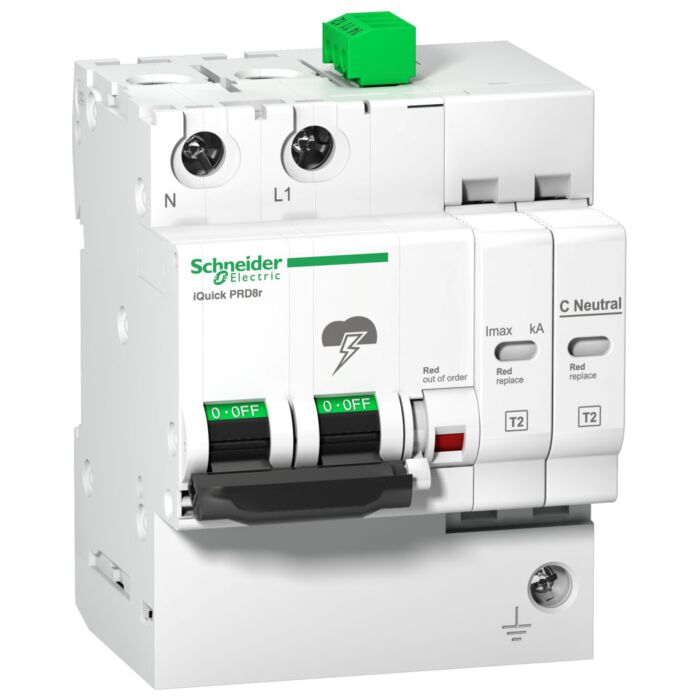

SCHNEIDER - A9L16295

Quick Prd20r 1p+n

Ref: 199574 - EAN: 3606480387074
LIMITADOR SOBRETENSIÓN QUICK PRD40R 1P+N

Descripción

Este disipador sobrevoltajes Acti9 iQuick PRD20r protege instalaciones residenciales y de edificios más grandes contra sobretensiones transitorias indirectas. Este dispositivo tipo 2 autoprotegido por un disyuntor integrado se recomienda para un nivel de riesgo moderado en el tablero de distribución entrante. Ofrece reporting remoto del mensaje se debe cambiar el cartucho. Este disipador sobrevoltajes precableado permite el reemplazo rápido de cartuchos desmontables cuando se dañan. Incorpora su desconector de seguridad para el final de su vida útil. La capacidad de interrupción integrada Isc es de 25kA. Este Acti9 iQuick PRD20r es compatible con los sistemas de tierra TT y TN-S. La corriente de descarga máxima Imax es de 20kA. La corriente nominal de descarga In es de 5 kA. La tensión máxima de funcionamiento continuo de Uc en modo diferencial (entre fase y neutro) es de 350 VCA. La tensión máxima de funcionamiento continuo de Uc en modo común (entre neutro y tierra) es de 264 VCA. El nivel de protección de tensión alta en modo diferencial (entre fase y neutro) está por debajo o igual a 1.7kV. El nivel de protección de tensión arriba en modo común (entre neutro y tierra) está por debajo o igual a 1.7kV. La tensión de servicio sin clasificación es de 230VAC o 400VAC. La frecuencia de funcionamiento es de 50Hz o 60Hz. Las dimensiones son (An.) 72mm x (Alt.) 103.9mm x (Prof.) 75.9mm. La anchura en pasos de 9 mm es 8. El peso es de 435g. El grado de protección es IP20 e IP40 en gabinete modular. La temperatura de funcionamiento es de -25°C a 60°C. La temperatura de almacenamiento es de -40°C a 85°C. Este producto cumple con los estándares IEC/EN 60947-5-1, EN 61643-11:2012 e IEC 61643-11:2011.

Características Técnicas

  • Libre de corriente de fuga No
  • Nivel de protección contra sobretensiones 1.5
  • Protección integrada contra cortocircuitos Si
  • Con contacto de señalización remota Si
  • Tamaño de construcción ('espaciado modular de 4',)
  • Tensión nominal AC 230
  • Grado de protección (IP) ('IP20',)
  • Corriente máxima de descarga de sobretensión (8/20) 20
  • Capacidad de ruptura de cortocircuito (Isccr) 25
  • Corriente de descarga nominal de sobretensión (8/20) 5
  • Número de conductores (sin puesta a tierra) 1
  • Configuración del sistema IT No
  • Configuración del sistema TN No
  • Configuración del sistema TN-C No
  • Configuración del sistema TN-S Si
  • Configuración del sistema TT Si
  • Método de montaje ('Riel DIN (riel de sombrero) de 35 mm',)
  • Configuración del sistema otro No
  • Configuración del sistema TN-C-S No
  • Señalización en el dispositivo ('Óptico',)
