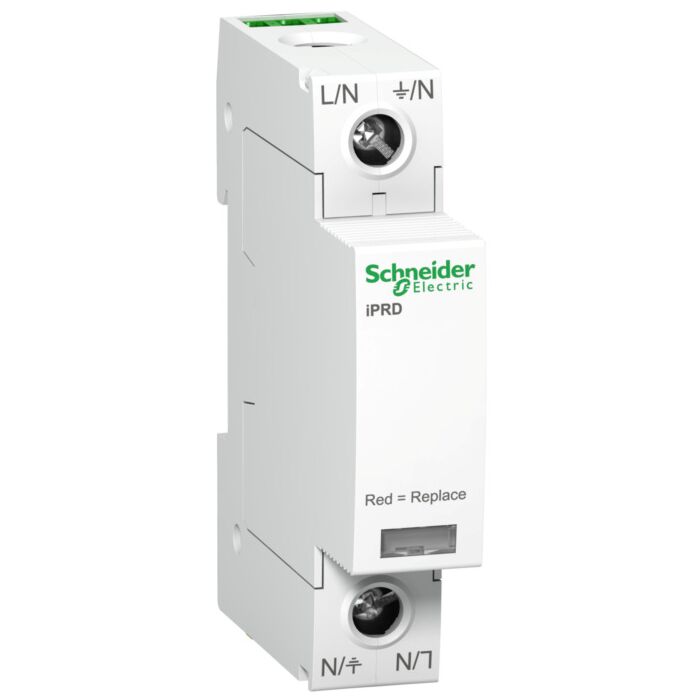

SCHNEIDER - A9L40101

Limitador De Sobretensiones Transitorias Tipo 2 Señal; Acti9 Iprd40r; 1p; 40 Ka

Ref: 259788 - EAN: 3606480506321
LIMITADOR SBT.IPRD40R 40KA 350V 1P

Descripción

Este disipador de sobretensiones Acti9 iPRD40r protege las instalaciones 1P. Permite el reemplazo rápido de cartuchos dañados. Este dispositivo tipo 2 se recomienda para un alto nivel de riesgo en el tablero de distribución entrante. Ofrece reporting remoto del mensaje se debe cambiar el cartucho. Puede girarse para permitir que los cables de fase/neutro/tierra entren por la parte superior o por la parte inferior. La capacidad de apertura del Isc del interruptor automático asociado puede ir hasta 50kA. Es compatible con los sistemas de tierra TT y TN-S. La tensión máxima de funcionamiento continuo de Uc en modo común (L/PE o N/PE) es de 350 V CA. El nivel de protección de tensión de subida en modo común (entre fase y tierra) es de 1.4kV. La tensión de funcionamiento nominal Ue es de 230 V CA +/- 10 %. El color del producto es blanco (RAL9003). Las dimensiones son (An.) 18mm x (Alt.) 85mm x (Prof.) 69mm. El peso es de 112g. El grado de protección es IP20 e IP40 en gabinete modular. La temperatura de funcionamiento es de -25°C a 60°C. La temperatura de almacenamiento es de -40°C a 85°C. Este producto cumple con los estándares EN 61643-11 e IEC 61643-11.

Características Técnicas

  • Libre de corriente de fuga No
  • Nivel de protección contra sobretensiones 1.4
  • Protección integrada contra cortocircuitos No
  • Con contacto de señalización remota Si
  • Tamaño de construcción ('1 separación modular',)
  • Tensión nominal AC 230
  • Grado de protección (IP) ('IP20',)
  • Corriente máxima de descarga de sobretensión (8/20) 40
  • Capacidad de ruptura de cortocircuito (Isccr) 50
  • Corriente de descarga nominal de sobretensión (8/20) 15
  • Número de conductores (sin puesta a tierra) 1
  • Configuración del sistema IT No
  • Configuración del sistema TN No
  • Configuración del sistema TN-C Si
  • Configuración del sistema TN-S No
  • Configuración del sistema TT Si
  • Método de montaje ('Riel DIN (riel de sombrero) de 35 mm',)
  • Configuración del sistema otro No
  • Configuración del sistema TN-C-S No
  • Señalización en el dispositivo ('Óptico',)
