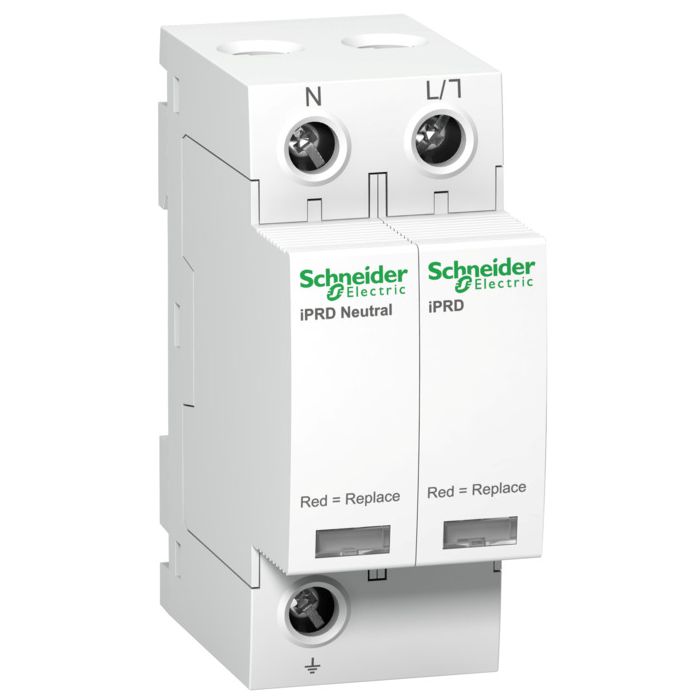

SCHNEIDER - A9L40500

Limitador De Sobretensiones Transitorias Tipo 2; Acti9 Iprd40; 1p+n; 40 Ka; 350v

Ref: 238617 - EAN: 3606480506413
LIMITADOR SBT.IPRD40 40KA 350V 1P+N

Descripción

Este supresor de sobretensiones Acti9 iPRD40 protege instalaciones 1P+N. Permite la sustitución rápida de cartuchos dañados. Este dispositivo de Tipo 2 se recomienda para cuadros de distribución de alto riesgo y de entrada. Se puede girar para permitir que los cables de fase/neutro/tierra entren por la parte superior o la parte inferior. El poder de corte Isc del interruptor automático asociado puede alcanzar los 50 kA. Este dispositivo Acti 9 iPRD40 es compatible con los sistemas de conexión a tierra TT y TN-S. La tensión de funcionamiento continua máxima Uc en modo común es 260 VCA entre neutro y tierra, y 350 VCA entre fase y tierra. La tensión de funcionamiento continua máxima Uc en la modalidad diferencial (entre fase y neutro) es de 350 V CA. El nivel de protección de tensión ascendente es de 1,4 kV en modalidad común (N/PE) y en modalidad diferencial (L/N). La tensión de servicio nominal Ue es de 230 VCA +/- 10 %. El color del producto es blanco (RAL9003). Las dimensiones son (An.) 36 mm x (Alt.) 85 mm x (Prof.) 69 mm. El peso es de 211g. El grado de protección es IP20 y IP40 en las carcasas modulares. La temperatura de funcionamiento es de -25 °C a 60 °C. La temperatura de almacenamiento es de -40 °C a 85 °C. Este producto cumple las normas EN 61643-11 e IEC 61643-11.

Características Técnicas

  • Libre de corriente de fuga No
  • Nivel de protección contra sobretensiones 1.4
  • Protección integrada contra cortocircuitos No
  • Con contacto de señalización remota No
  • Tamaño de construcción ('espaciado de 2 módulos',)
  • Tensión nominal AC 350
  • Grado de protección (IP) ('IP20',)
  • Corriente máxima de descarga de sobretensión (8/20) 40
  • Capacidad de ruptura de cortocircuito (Isccr) 50
  • Corriente de descarga nominal de sobretensión (8/20) 15
  • Número de conductores (sin puesta a tierra) 1
  • Configuración del sistema IT No
  • Configuración del sistema TN No
  • Configuración del sistema TN-C No
  • Configuración del sistema TN-S Si
  • Configuración del sistema TT Si
  • Método de montaje ('Riel DIN (riel de sombrero) de 35 mm',)
  • Configuración del sistema otro No
  • Configuración del sistema TN-C-S No
  • Señalización en el dispositivo ('Óptico',)
