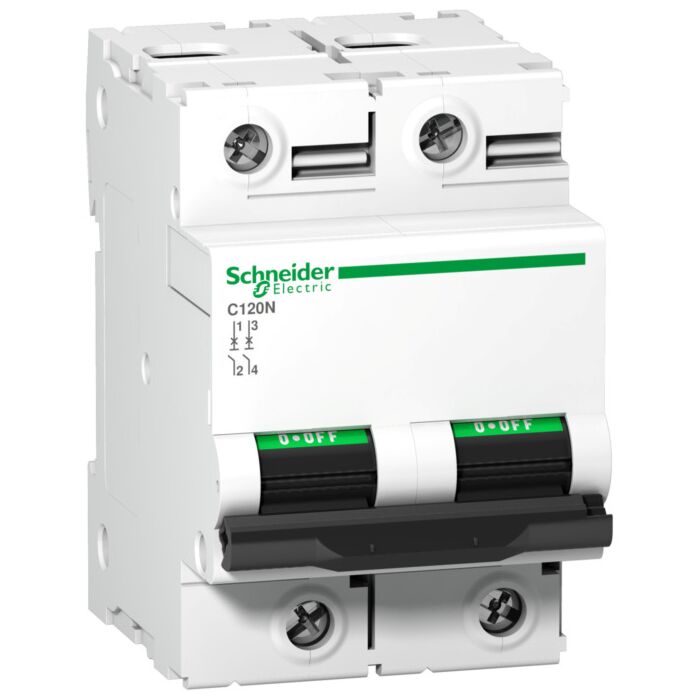

SCHNEIDER - A9N18362

Magnetotérmico, Acti9 C120n, 2p, 100 A, C Curva, 10000 A (iec 60898-1), 10 Ka (iec 60947-2)

Ref: 234098 - EAN: 3606480379369
MAGNETOT.C120N 2P 100A CURVA-C

Descripción

Este Acti9 C120N es un interruptor automático en miniatura (MCB) multiestándar de baja tensión. Es un interruptor automático 2P con 2 polos protegidos, corriente nominal 100A y curva de disparo C. La capacidad nominal de corte en cortocircuito va de 10.000 A a 230 VCA a 400 VCA de acuerdo con la norma EN/IEC 60898-1 y 10.000 A de 230 VCA a 400 VCA de acuerdo con la norma EN/IEC 608-98-1. Cumple con la norma industrial EN/IEC 60898-1 y la norma residencial EN/IEC 60947-2. Este interruptor automático en miniatura protege el circuito contra cortocircuitos y sobrecargas de corriente. La presencia de una banda verde garantiza la apertura física del contacto y permite que el trabajo se realice de manera segura en el circuito aguas abajo. Tiene buena capacidad de resistencia a sobretensión. El producto está diseñado para ofrecer un alto nivel de rendimiento industrial Tiene una resistencia eléctrica de hasta 5000 ciclos y una resistencia mecánica de hasta 20000 ciclos. El voltaje de funcionamiento del Ue va de 38VAC a 415VAC. La tensión de aislamiento nominal Ui es de 5 VCA. Su clase de limitación 3 (según EN/IEC6898-1) mejora el costo de protección del circuito aguas abajo. El producto puede engancharse en un carril DIN. Su ancho es de 6 tramas de 9mm. El grado de contaminación es 3. La categoría de sobretensión es IV. El color del producto es blanco (RAL93). Las dimensiones son (An.) 54 mm x (Alt.) 81 mm x (Prof.) 73 mm. El peso es de ,41 kg. Tiene un grado de protección IP2 (según IEC/EN 6529) en sus terminales. La temperatura de funcionamiento es de -25°C a 7°C. La temperatura de almacenamiento es de -4°C a 85°C.

Características Técnicas

  • Frecuencia 50
  • Número de polos (total) 2
  • Profundidad empotrada 44
  • Sección de conductor conectable núcleo sólido 1.5
  • A prueba de explosiones No
  • Equipos adicionales posibles Si
  • Tipo de voltaje ('CA',)
  • Capacidad de corte de cortocircuito nominal Icn EN 60898 a 230 V 10
  • Capacidad de corte de cortocircuito nominal Icu IEC 60947-2 a 230 V 20
  • Capacidad de corte de cortocircuito nominal Icu IEC 60947-2 a 400 V 10
  • Conmutación concurrente del conductor neutro Si
  • Capacidad de corte de cortocircuito nominal Icn EN 60898 a 400 V 10
  • Grado de protección (IP) ('IP20',)
  • Tensión de impulso de resistencia nominal Uimp 6
  • Característica de liberación ('C',)
  • Pérdida de potencia 2.0
  • Ancho en número de espacios modulares 3
  • Número de polos protegidos 2
  • Instalación empotrada No
  • Temperatura ambiente durante el funcionamiento -25
