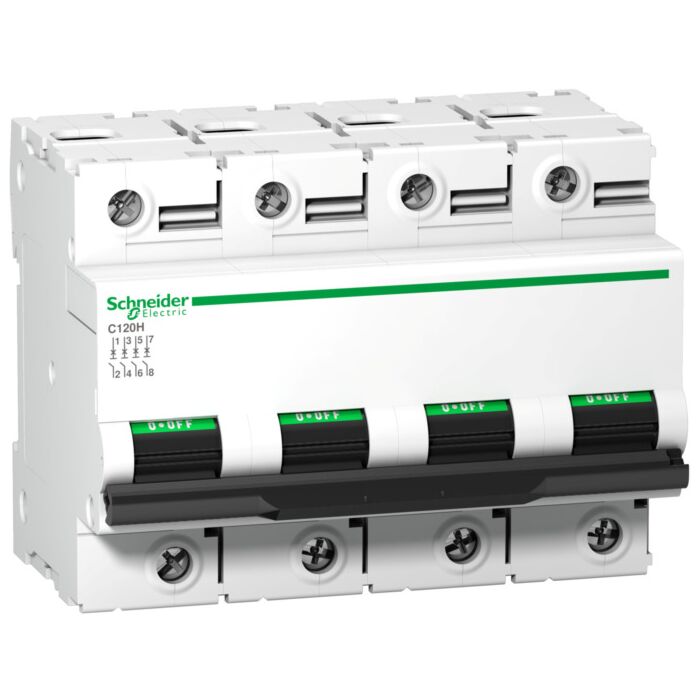

SCHNEIDER - A9N18480

Magnetotérmico, Acti9 C120h, 4p, 100 A, C Curva, 15000 A (iec 60898-1), 15 Ka (iec 60947-2)

Ref: 213108 - EAN: 3606480380518
MAGNETOT.C120H 4P 100A CURVA-C

Descripción

Este Acti9 C120H es un disyuntor miniatura (MCB) multiestándar de baja tensión. Es un interruptor de circuito 4P con 4 polos protegidos, corriente nominal de 100A y curva de disparo C. La capacidad nominal de interrupción de cortocircuito aumenta hasta 15000A a 230VAC a 400VAC de acuerdo con el estándar EN/IEC 60898-1 y 15000A a 230VAC a 400VAC de acuerdo con el estándar EN/IEC 60898-1. Este producto cumple con la norma industrial EN/IEC 60898-1 y la norma residencial EN/IEC 60947-2. Este disyuntor miniatura combina funciones de protección de circuito contra cortocircuito y corriente de sobrecarga, control y aislamiento. La presencia de tiras verdes garantiza que los contactos se abran físicamente y permite que el trabajo se realice de manera segura en el circuito aguas abajo. Su mecanismo de cierre rápido mejora su vida útil. La oferta de Acti9 C120 está dedicada a edificios industriales y terciarios. Tiene una resistencia eléctrica de hasta 5000 ciclos y una resistencia mecánica de hasta 20000 ciclos. El voltaje de funcionamiento de los EE. UU. va de 380 V CA a 415 V CA. El voltaje de aislamiento con clasificación Ui es de 500 V CA. Su limitación clase 3 (de acuerdo a EN/IEC60898-1) mejora el costo de protección del circuito aguas abajo. El producto se puede enganchar en un riel DIN. Su anchura es de 12 pasos de 9 mm. El grado de contaminación es 3. La categoría de sobretensión es IV. El color del producto es blanco (RAL9003). Las dimensiones son (An.) 108 mm x (Alt.) 81 mm x (Prof.) 73 mm. El peso es de 0,82 kg. Tiene un grado de protección IP20 (según IEC/EN 60529) en sus terminales. La temperatura de funcionamiento es de -30°C a 60°C. La temperatura de almacenamiento es de -40°C a 70°C.

Características Técnicas

  • Frecuencia 50
  • Número de polos (total) 4
  • Profundidad empotrada 44
  • Sección de conductor conectable núcleo sólido 1.5
  • A prueba de explosiones No
  • Equipos adicionales posibles Si
  • Tipo de voltaje ('CA',)
  • Capacidad de corte de cortocircuito nominal Icn EN 60898 a 230 V 15
  • Capacidad de corte de cortocircuito nominal Icu IEC 60947-2 a 230 V 30
  • Capacidad de corte de cortocircuito nominal Icu IEC 60947-2 a 400 V 15
  • Conmutación concurrente del conductor neutro Si
  • Capacidad de corte de cortocircuito nominal Icn EN 60898 a 400 V 15
  • Grado de protección (IP) ('IP20',)
  • Tensión de impulso de resistencia nominal Uimp 6
  • Característica de liberación ('C',)
  • Pérdida de potencia 2.0
  • Ancho en número de espacios modulares 6
  • Número de polos protegidos 4
  • Instalación empotrada No
  • Temperatura ambiente durante el funcionamiento -30
