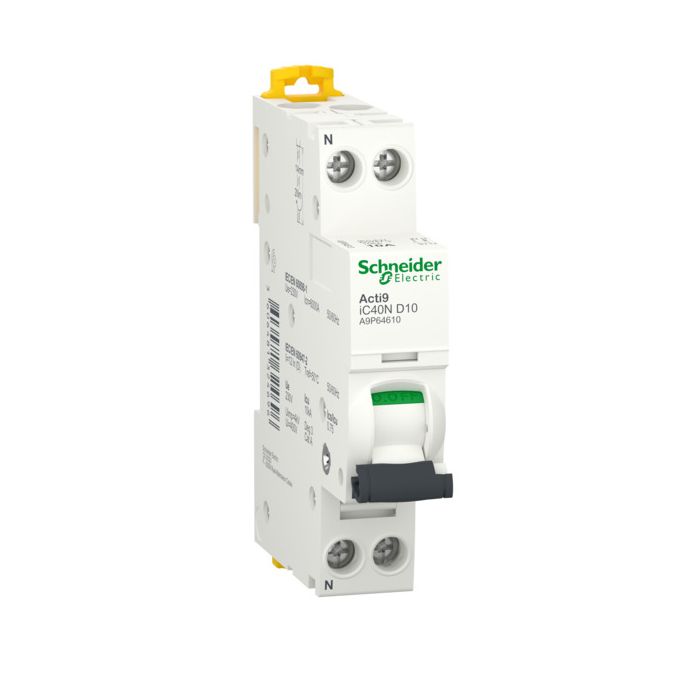

SCHNEIDER - A9P64610

Magnetotérmico, Acti9 Ic40n, 1p+n, 10 A, D Curva, 6000 A (iec 60898-1), 10 Ka (iec 60947-2)

Ref: 265541 - EAN: 3606481324696
AUT.MINI.ACTI 9 IC40N 1PN D 10A

Descripción

Este producto Acti9 iC40N es un interruptor automático en miniatura (MCB). Es un interruptor automático 1P+N con 1 polo protegido y 10A en corriente nominal y curva de disparo D. La capacidad nominal de apertura de cortocircuito sube hasta 10kA a 230VCA de conformidad con la norma EN/IEC 60947-2 y 6000A a 230VCA de conformidad con la norma EN/IEC 60898-1. Este producto cumple con las normas industriales EN/IEC 60898-1 y las normas residenciales EN/IEC 60947-2. Este interruptor automático en miniatura combina funciones de protección de circuitos contra cortocircuito y corriente de sobrecarga, control y aislamiento. La instalación y el cableado se simplifican con la función de encaje rápido, así como la facilidad de mantenimiento. Tiene una resistencia eléctrica de hasta 20000 ciclos y una resistencia mecánica de hasta 20000 ciclos. La tensión operativadel Ue es de 230VCA. La tensión de aislamiento nominal Ui es de 400 VCA. La tensión de resistencia de impulsos nominal de Uimp es de 4 kV. La frecuencia de funcionamiento es de 50Hz o 60Hz. Puede montarse en carril DIN para una instalación modular. Su anchura es de 2 módulos de 9mm. El grado de polución es 3. El color del producto es blanco (RAL9003). Las dimensiones son (An.) 18mm x (Alt.) 85 mm x (Prof.) 74mm. El peso es de 120g. De acuerdo con la norma IEC 60529, el grado de protección es IP20 e IP40 en el gabinete. La temperatura de funcionamiento es de -25°C a 70°C. La temperatura de almacenamiento es de -40°C a 85°C.

Características Técnicas

  • Frecuencia 50
  • Número de polos (total) 2
  • Profundidad empotrada 44
  • Sección de conductor conectable núcleo sólido 1
  • A prueba de explosiones No
  • Equipos adicionales posibles Si
  • Tipo de voltaje ('CA',)
  • Capacidad de corte de cortocircuito nominal Icn EN 60898 a 230 V 6
  • Capacidad de corte de cortocircuito nominal Icu IEC 60947-2 a 230 V 10
  • Conmutación concurrente del conductor neutro Si
  • Grado de protección (IP) ('IP20',)
  • Tensión de impulso de resistencia nominal Uimp 4
  • Característica de liberación ('D',)
  • Pérdida de potencia 2.2
  • Ancho en número de espacios modulares 1
  • Número de polos protegidos 1
  • Instalación empotrada No
  • Temperatura ambiente durante el funcionamiento -25
  • Categoría de sobretensión 3
  • Clase de limitación de corriente 3
