SCHNEIDER - A9R35480

Iid 4p 80a 300ma-s A-si

Ref: 199865 - EAN: 3606480089657
DIF.IDD 4P 80A 300mA CLASE-A-SI SVO.

Descripción

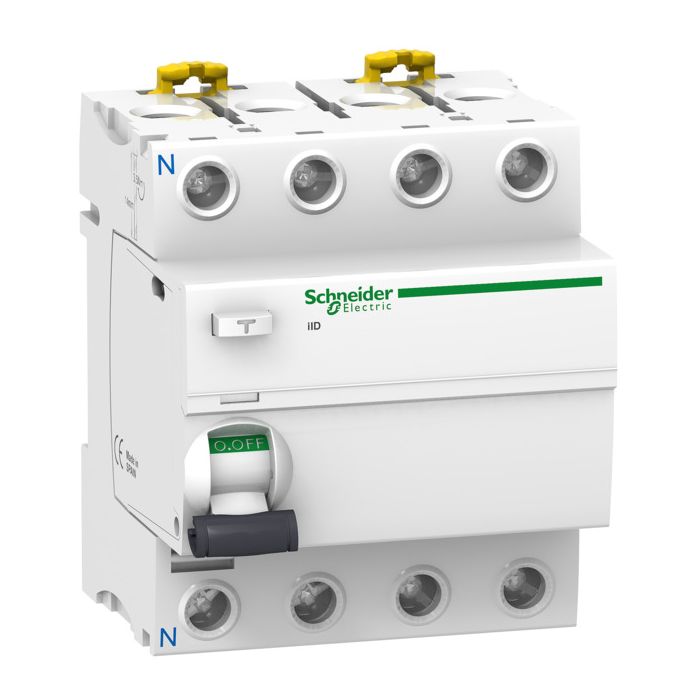

Este Acti9 iID es un interruptor diferencial (RCCB) modular y fiable. Se trata de un interruptor automático 4P con corriente nominal In de 80 A, clase de protección tipo A-SI y una sensibilidad de fuga a tierra de 300 mA. Este producto protege contra las descargas eléctricas mediante el contacto indirecto y los peligros de incendio. Ejecuta la función de desconexión de circuitos eléctricos en caso de fallo a tierra. Su exclusivo indicador Visitrip reduce el tiempo de intervención al mostrar el dispositivo defectuoso con un indicador mecánico en la parte frontal. Este producto también tiene una ventana VisiSafe con una tira verde en el conmutador que indica la apertura completa de los polos que permite el mantenimiento aguas abajo Este producto cumple la norma EN/IEC 61008-1. La capacidad nominal de corte y de cortocircuito (Im/m) es de 1500 A. La corriente de cortocircuito nominal condicional (Inc/c) es de 10 kA. La resistencia eléctrica es de hasta 10000 ciclos. La resistencia mecánica es de hasta 20000 ciclos. La tensión de funcionamiento de Ue es de 380 VCA a 415 VCA. La tensión nominal de aislamiento Ui es de 500 V CA. La tensión nominal soportada al impulso Uimp es de 6 kV. La frecuencia es de 50 Hz o 60 Hz. Puede montarse en un segmento DIN. La anchura en tramas de 9 mm es de 8. El color del producto es el blanco (RAL9003). Las dimensiones son (An.) 72mm x (Alt.) 91mm x (Prof.) 73,5mm. El peso es de 0,37kg. Tiene un grado de protección IP20. Se convierte en IP40 una vez en un armario modular de acuerdo con la norma IEC/EN 60529. La temperatura de funcionamiento es de -25 °C a 60 °C. La temperatura de almacenamiento es de -40 °C a 85 °C.

Características Técnicas

  • Disparo con retardo corto Si
  • Profundidad empotrada 44
  • Protección selectiva Si
  • Sección de conductor conectable núcleo sólido 1
  • A prueba de explosiones No
  • Corriente de fuga tipo ('A',)
  • Equipos adicionales posibles Si
  • Tipo de voltaje ('CA',)
  • Capacidad de corriente de sobretensión 3
  • Grado de protección (IP) ('IP20',)
  • Número de polos 4
  • Tensión de impulso de resistencia nominal Uimp 6
  • Pérdida de potencia 5.6
  • Ancho en número de espacios modulares 4
  • Corriente de fallo nominal 0.3
  • Frecuencia ('50/60 Hz',)
  • Método de montaje ('raíl DIN',)
  • Temperatura ambiente durante el funcionamiento -25
  • Corriente nominal 80
  • Tensión nominal 400
