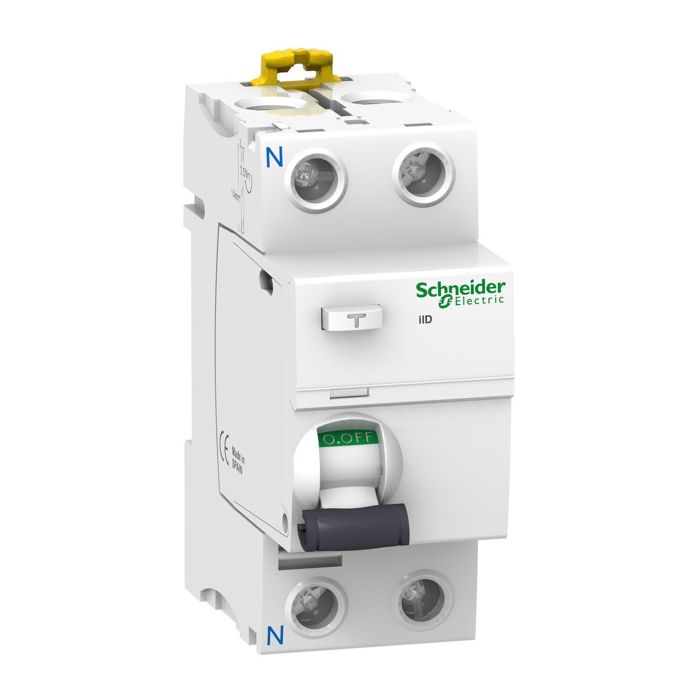

SCHNEIDER - A9R61225

Interruptor Diferencial, Acti9 Iid, 2p, 25a, 30ma A-si

Ref: 199871 - EAN: 3606480089541
DIF.RCCB-IID 2P 25A 30mA CLASE-A-SI

Descripción

Este iID Acti9 es un interruptor diferencial de corriente residual (RCCB) modular y confiable. Es un interruptor automático 2P con corriente nominal de 25 A, clase de protección tipo A-SI y sensibilidad a tierra de 30mA. Este producto protege contra descargas eléctricas por contacto directo o indirecto y peligros de incendio. Realiza la función de desconexión de circuitos eléctricos en caso de fallo a tierra. Su exclusivo indicador Visitrip reduce el tiempo de intervención al mostrar el dispositivo defectuoso con un indicador mecánico en la parte frontal. Este producto también cuenta con una ventana VisiSafe con una banda verde en la palanca que indica la apertura total de los polos, lo que permite el mantenimiento aguas abajo. Este producto cumple con la norma EN/IEC 61008-1. La capacidad nominal de corte (Im/Ι Δm) y de cortocircuito es de 1500A. La corriente de cortocircuito nominal condicional (Inc/Ι Δc) es de 10 kA. La resistencia eléctrica es de hasta 15000 ciclos. La resistencia mecánica es de hasta 20.000 ciclos. El voltaje de operación del Ue es de 220VCA a 240VCA. La tensión de aislamiento nominal Ui es de 500VCA. La tensión de resistencia a los impulsos nominal de Uimp es de 6 kV. La frecuencia es de 50Hz o 60Hz. Es montable en riel DIN. La anchura de los pasos de 9mm es 4. El color del producto es blanco (RAL9003). Las dimensiones son (An.) 36mm x (Alt.) 91mm x (Prof.) 73,5mm. El peso es de 0,21kg. Posee un grado de protección IP20. Se convierte en IP40 una vez en armario modular de acuerdo con la norma IEC/EN 60529. La temperatura de funcionamiento es de -25°C a 60°C. La temperatura de almacenamiento es de -40°C a 85°C.

Características Técnicas

  • Disparo con retardo corto No
  • Profundidad empotrada 44
  • Protección selectiva No
  • Sección de conductor conectable núcleo sólido 1
  • A prueba de explosiones No
  • Corriente de fuga tipo ('A',)
  • Equipos adicionales posibles Si
  • Tipo de voltaje ('CA',)
  • Capacidad de corriente de sobretensión 3
  • Grado de protección (IP) ('IP20',)
  • Número de polos 2
  • Tensión de impulso de resistencia nominal Uimp 6
  • Pérdida de potencia 3.2
  • Ancho en número de espacios modulares 2
  • Corriente de fallo nominal 0.03
  • Frecuencia ('50/60 Hz',)
  • Método de montaje ('raíl DIN',)
  • Temperatura ambiente durante el funcionamiento -25
  • Corriente nominal 25
  • Tensión nominal 230
