SCHNEIDER - A9XPH224

Peine Bipolar; Acti9; 2p; 48 Pasos; Ik60 Ic60 E Iid

Ref: 219977 - EAN: 3606480485039

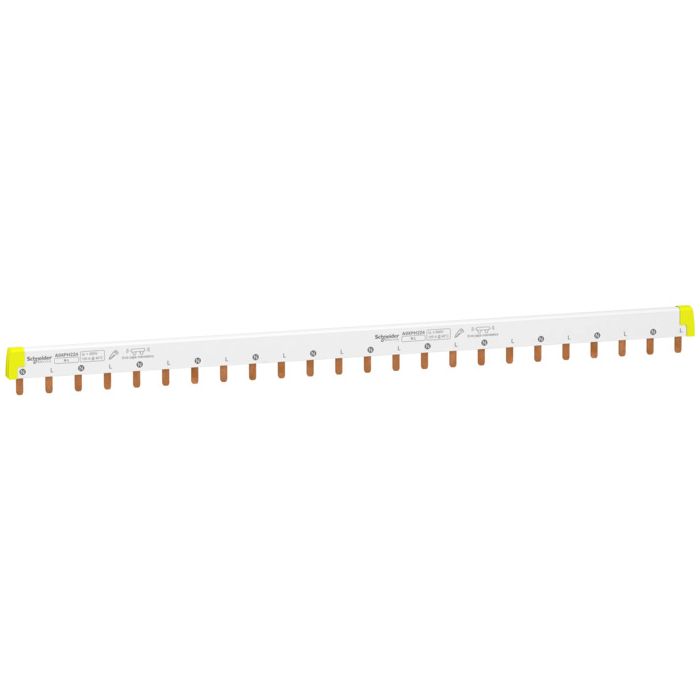

PEINE BIPOLAR 48 PASOS

Descripción

Los módulos de embarrado tipo peine horizontal Acti 9 de 18 mm para Acti 9 iC60 o Acti 9 iK60 se pueden cortar. Están destinados a instalaciones N+1L. El tipo es NL (neutro, línea). Es un juego de 1 dispositivo. Es adecuado para 12 dispositivos (1P+N). Tiene una longitud de 430 mm. El número total de módulos de 18 mm es 24. La sección transversal del pin es de 16 mm2. El tipo de conexión eléctrica es PIN. El número de fases es 1. El número de polos es 2. Tiene una intensidad nominal de funcionamiento Ie a 40 °C de 100 A. La intensidad de cortocircuito Isc es compatible con el poder de corte de los interruptores automáticos de Schneider Electric. La tensión nominal de aislamiento Ui es de 500 V CA. La tensión nominal de funcionamiento Ue es de 415 V CA. El color del dispositivo es blanco RAL9003. El grado de contaminación es 3. Conforme a la norma IEC 60695-2-1, se autoextingue a 960 °C en menos de 30 segundos. Cumple las normas IEC 60947-7-1 e IEC 61439-2.

Características Técnicas

  • Aislado Si
  • Se puede cortar a medida. Si
  • Tensión de operación máxima nominal Ue 415
  • Apto para dispositivos con conductor N. Si
  • Apto para dispositivos con interruptor auxiliar. Si
  • Número de polos 2
  • Color ('Blanco',)
  • Longitud 430
  • Sección transversal 16
  • Número de fases 1
  • Ancho en número de espacios modulares 24
  • Tipo de conexión eléctrica ('Clavija',)
  • Corriente permanente nominal Iu 100
  • Dimensiones de paso 18
  • Adecuado para el número de dispositivos 12
