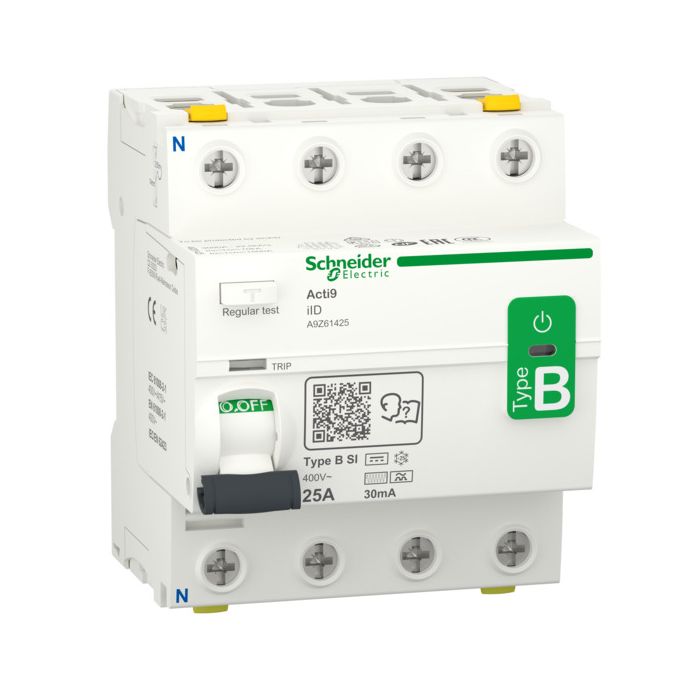

SCHNEIDER - A9Z61425

Acti9 Iid - Residual Current Circuit Breaker - 4p - 25a - 30ma - B-si Type

Ref: 273033 - EAN: 3606489502690
DIF.Acti9 LID 4P 25A 30mA B SI

Descripción

Este iID Acti9 es un disyuntor de corriente residual modular y confiable (RCCB). Es un interruptor automático 4P con corriente nominal de 25A, sensibilidad a fugas de tierra de 30mA y clase de protección de tipo AC. Este producto protege contra descargas eléctricas por contacto directo o indirecto y peligro de incendio. Realiza la función de desconexión de circuitos eléctricos en caso de falla a tierra. Su exclusivo indicador de disparo de visita reduce el tiempo de intervención al mostrar el dispositivo defectuoso con un indicador mecánico en la parte frontal. Este producto también tiene una ventana VisiSafe con una banda verde en la palanca que indica una apertura completa de los polos que permite el mantenimiento downstream Este producto cumple con el estándar IEC/EN 61008-2-1 e IEC/EN 62423. La capacidad nominal de apertura y cierre de cortocircuito (Im/ΙΔm) es de 1500A. La corriente de cortocircuito nominal condicional (Inc/ΙΔc) es de 10kA. Tiene una resistencia eléctrica de hasta 15000 ciclos y una resistencia mecánica de hasta 20000 ciclos. El voltaje de funcionamiento de la unidad es de 400 V CA. Se puede montar en riel DIN. La anchura en los planos de 9 mm es de 8. El grado de contaminación es 3. La categoría de sobretensión es IV. El color del producto es blanco (RAL9003). Las dimensiones son (An.) 72 mm x (Alt.) 88 mm x (Prof.) 79 mm. El peso es de 415g. De acuerdo con el estándar IEC 60529, el grado de protección es IP20 e IP40 en el gabinete. La temperatura de funcionamiento es de -25°C a 60°C. La temperatura de almacenamiento oscila entre -40°C y 85°C.

Características Técnicas

  • Disparo con retardo corto No
  • Profundidad empotrada 44
  • Protección selectiva No
  • Sección de conductor conectable núcleo sólido 1
  • A prueba de explosiones No
  • Corriente de fuga tipo ('B',)
  • Equipos adicionales posibles Si
  • Tipo de voltaje ('CA',)
  • Capacidad de corriente de sobretensión 3
  • Grado de protección (IP) ('IP20',)
  • Número de polos 4
  • Tensión de impulso de resistencia nominal Uimp 6
  • Pérdida de potencia 0.7
  • Ancho en número de espacios modulares 4
  • Corriente de fallo nominal 0.03
  • Frecuencia ('50 Hz',)
  • Método de montaje ('raíl DIN',)
  • Temperatura ambiente durante el funcionamiento -25
  • Corriente nominal 25
  • Tensión nominal 400
