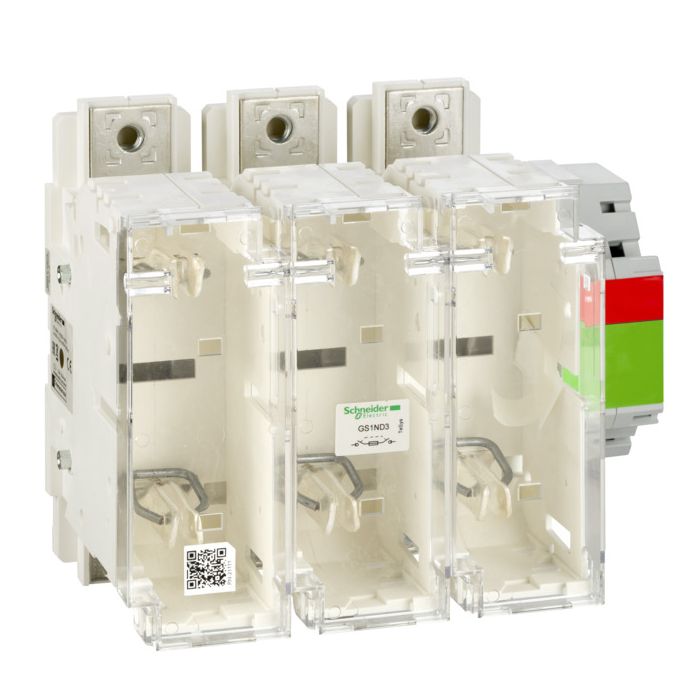

SCHNEIDER - GS1ND3

Cuerpo Del Interruptor Seccionador De Fusible Gs1 3 P 3 F - Din - 250 A

Ref: 152392 - EAN: 3389110254020
INTERRUPTOR SCBLE.3P 250A LAT.DCHO.

Descripción

Interruptor en carga de fusible TeSys GS de 3 polos (3P), 250 A/750 V, para usar con cartuchos de fusible planos DIN de tamaño 1 de hasta 250 A, para aplicaciones de motor de hasta 132 kW a 400 V AC-23. Debe equiparse con una maneta de accionamiento directo GS1AH02 (se pide por separado). Para usar una maneta de accionamiento externo debe seleccionarse un interruptor en carga de fusible del tipo GS2N. Los bornes de tornillo deben equiparse con cubrebornes 3P GS1AP43 (se piden por separado) aguas arriba y aguas abajo. Proporciona una especificación de intensidad de cortocircuito de 100 kA a 400 V. El conjunto puede completarse con los módulos de contactos auxiliares suplementarios GS1AM (montaje frontal), GS1AN (montaje lateral), GS1AF (montaje superior para señalización con fusibles con percutor), que se piden por separado. Hay disponibles cartuchos de fusible planos de tipo aM y gG de tamaño 1 sin percutor DF2HA y DF2HN, y con percutor F4HA y DF4HN (se piden por separado). Certificado por diversas normas (IEC, Marine), cumple la norma Green Premium (RoHS/REACh).

Características Técnicas

  • Corriente de cortocircuito de corta duración nominal lcw 100
  • Equipado con conectores No
  • Versión como instalación de parada de emergencia No
  • Entrada de cable ('Otro',)
  • Tipo de conexión eléctrica del circuito principal ('Conexión atornillada',)
  • Versión como interruptor de seguridad No
  • Apto para montaje en barra colectora Si
  • Elemento de control de posición ('Derecha',)
  • Versión como interruptor principal Si
  • Tensión máxima de operación nominal Ue AC 750
  • Número de polos 3
  • Grado de protección (IP) lado frontal ('IP20',)
  • Potencia de operación nominal en AC-23 400 V 132
  • Motor drive integrado No
  • Apto para montaje frontal de 4 orificios No
  • Corriente de cortocircuito nominal condicionada Iq 100
  • Tipo de elemento de control ('Sin actuador',)
  • Corriente permanente nominal Iu 250
  • Con protección contra errores No
  • Motor de accionamiento opcional No
