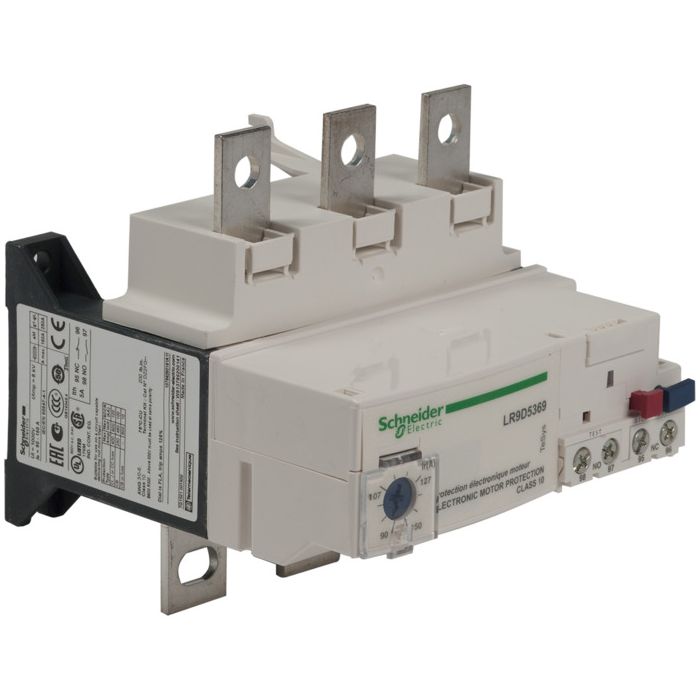

SCHNEIDER - LR9D5369

Relé De Sobrecarga Térmica Para Motor Tesys - 90...150 A - Clase 10

Ref: 243429 - EAN: 3389110787931
RELÉ PROT.MOT.TRIP.90-150 CL.10/10A

Descripción

Relé de sobrecarga electrónica TeSys LR9D, 150 A/1000 V, rango de ajuste térmico 90-150 A, clase de disparo 10, para protección de motores de 3 fases 55-75kW@400V. Dispositivo diferencial con falla de fase y detección de desequilibrio de carga. Dispone de regulador de ajuste térmico, botones para test, stop y reset, indicador luminoso y 2 contactos auxiliares 1NA+1NC para señalización de fallos. Los ajustes están protegidos por una cubierta transparente bloqueable mediante sellado. Conectado mediante terminales de pernos para barras o cables con lengüetas, se conecta directamente a los terminales inferiores de los contactores de 3 polos LC1D115, D150. El montaje en carril DIN o fijación con tornillos, separados del contactor, puede realizarse sin accesorios. Certificación conforme con varios estándares (IEC, UL, CSA, CCC, naval), cumple con Green Premium (RoHs/Reach).

Características Técnicas

  • Tipo de conexión eléctrica del circuito principal ('Conexión atornillada',)
  • Número de contactos auxiliares como contacto conmutador. 0
  • Tensión de operación máxima nominal Ue 690
  • Número de contactos auxiliares como contacto normalmente abierto 1
  • Número de contactos auxiliares como contacto normalmente cerrado 1
  • Botón pulsador de función de reinicio Si
  • Clase de liberación ('CLASE 10',)
  • Función de reinicio automático No
  • Método de montaje ('Montaje directo/posición única',)
  • Función de reinicio de entrada No
  • Rango de corriente ajustable 90
