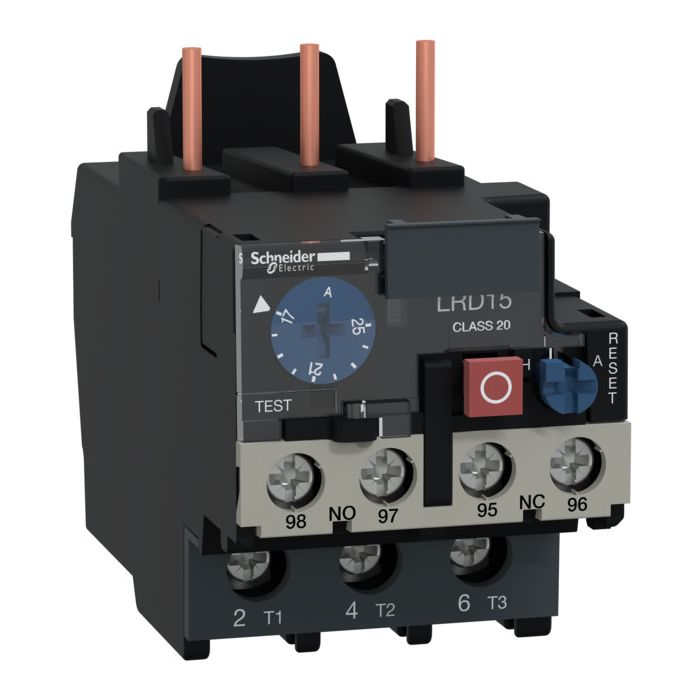

SCHNEIDER - LRD1522

Relé De Sobrecarga Térmica Para Motor Tesys - 17...25 A - Clase 20

Ref: 240250 - EAN: 3389110146752
RELÉ TÉRMICO 17-25A CLASE 20

Descripción

Relé de protección térmica TeSys LRD de 25 A/690 V, gama de regulaciones térmicas de 17-25 A, clase de disparo 20, con compensación de temperatura y detección de desequilibrio de fase, para aplicaciones de motor de 9-11 kW a 400 V. Conexión directa a los bornes inferiores de un contactor trifásico LC1D25-D32 para una combinación de arrancador de motor que debe completarse con un interruptor automático magnético GV2L/GV2LE. Proporciona un selector de rearme manual/automático que actúa también como botón de rearme, un botón de paro, un botón de prueba de disparo, un indicador y 2 contactos auxiliares 1 NA + 1 NC para señalización de fallos. Los ajustes pueden bloquearse precintando la cubierta transparente. Con bornes de tornillo en la parte inferior que permiten el montaje independiente del contactor utilizando el bornero LAD7B105 (se pide por separado). Certificado por diversas normas (IEC, UL, CSA, CCC, EAC, Marine), cumple la norma Green Premium (RoHS/REACh).

Características Técnicas

  • Tipo de conexión eléctrica del circuito principal ('Conexión atornillada',)
  • Número de contactos auxiliares como contacto conmutador. 0
  • Tensión de operación máxima nominal Ue 690
  • Número de contactos auxiliares como contacto normalmente abierto 1
  • Número de contactos auxiliares como contacto normalmente cerrado 1
  • Botón pulsador de función de reinicio Si
  • Clase de liberación ('CLASE 20',)
  • Función de reinicio automático Si
  • Método de montaje ('Conexión directa',)
  • Función de reinicio de entrada No
  • Rango de corriente ajustable 17
