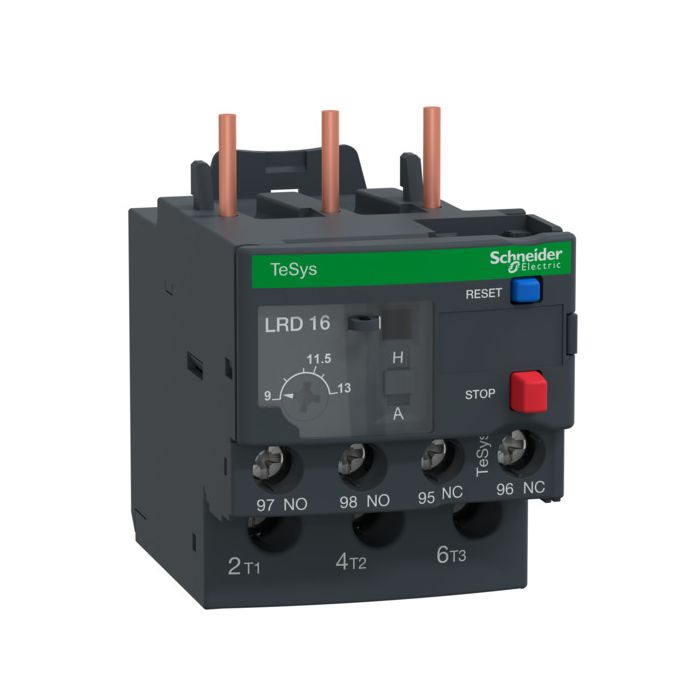

SCHNEIDER - LRD16

Relé De Sobrecarga Térmica, Tesys Lrd, 9...13 A, Clase 10a

Ref: 153225 - EAN: 3389110346824
RELÉ TÉRMICO 9-13A

Descripción

Relé de sobrecarga térmica diferencial TeSys LRD, 13 A/690 V, rango de ajuste térmico 9-13 A. Clase de disparo 10 A, para protección de motores trifásicos 5.5kW@400V. Compensado en temperatura y sensibles al fallo de fase. Dispone de un dial de ajuste térmico, un selector de rearme manual-automático, un selector de prueba simular un disparo. Botones de rearme y parada, un indicador de estado y contactos auxiliares 1NO+1NC para la señalización de fallos. Los ajustes están protegidos por una tapa transparente que se puede cerrar con precinto. Conexión por bornes de tornillo, se conecta directamente a la parte inferior de los contactores tripolares LC1D12-D38. Fijación en DIN o por tornillo separado del contactor, a traves de un bloque de terminales LAD7B106 (se vende por sep.). Certificado por múltiples normas (IEC, UL, CSA, CCC, EAC, ATEX, Marine), cumplimiento con Green Premium (RoHs/Reach).

Características Técnicas

  • Tipo de conexión eléctrica del circuito principal ('Conexión atornillada',)
  • Número de contactos auxiliares como contacto conmutador. 0
  • Tensión de operación máxima nominal Ue 690
  • Número de contactos auxiliares como contacto normalmente abierto 1
  • Número de contactos auxiliares como contacto normalmente cerrado 1
  • Botón pulsador de función de reinicio Si
  • Clase de liberación ('CLASE 10 A',)
  • Función de reinicio automático Si
  • Método de montaje ('Conexión directa',)
  • Función de reinicio de entrada No
  • Rango de corriente ajustable 9
