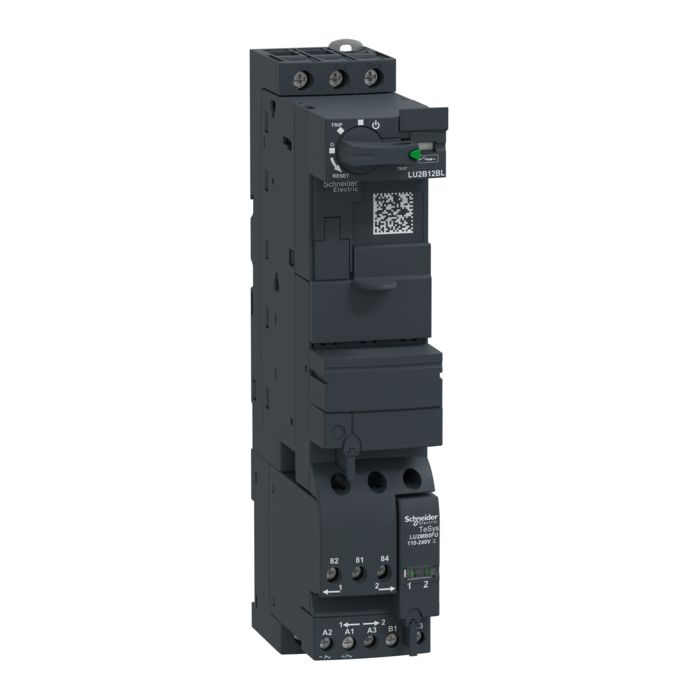

SCHNEIDER - LU2B12BL

Base Inversora, Tesys U, 3p, 12a/690v, Bobina 24v Cc

Ref: 153251 - EAN: 3389110362930
BASE POTENCIA INVERSOR 12A 24VDC

Descripción

Base de alimentación de inversión estándar TeSys U de 3 polos (3 NA), con especificación de 12 A/690 V , para completar con una unidad de control LUC para formar un controlador de arrancador de inversión TeSys U para aplicaciones de motor trifásico de hasta 5,5 kW a 400 V. Base compuesta por contactos de alimentación, bobina de control y maneta giratoria, con diseño modular para módulos adicionales que forman un controlador de arrancador con inversión "todo en uno" con funciones de control y protección básicas o avanzadas. Dispone de un módulo inversor LU2MB0BL alimentado con 24 V CC, contactos de señalización auxiliares (1 NA + 1 NC), un bornero de control y pantallas que cubren las aberturas vacías. Ofrece un alto poder de corte Icu de 50 kA a 400 V, con control de marcha/paro garantizado para 3600 ciclos/hora. Muy compacto (45 mm de ancho), montaje en carril DIN y fijación con tornillos, con maneta giratoria bloqueable con candado. Certificado para utilizarse junto con una unidad de control LUC (IEC, UL, CSA, CCC, EAC, Marine), cumple la norma Green Premium (RoHS/REACh).

Características Técnicas

  • Protocolo de soporte para LON No
  • Tipo de arrancador de motor ('Arrancador reversible',)
  • Potencia de operación nominal en AC-3 230 V 3-fases 3
  • Ancho 45
  • Número de luces indicadoras 0
  • Tipo de conexión eléctrica para circuitos de corriente auxiliar y de control. ('Conexión atornillada',)
  • Corriente de cortocircuito condicional nominal tipo 1 600 Y/347 V 4000
  • Tipo de voltaje para accionar ('CC',)
  • Tensión de alimentación de control nominal Us en CC 24
  • Corriente de cortocircuito condicional nominal tipo 2 400 V 50000
  • Corriente de cortocircuito condicional nominal tipo 2 230 V 50000
  • Corriente de cortocircuito condicional nominal tipo 1 480 Y/277 V 10000
  • Potencia nominal 460 V 60 Hz 3-fases 5.5
  • Potencia nominal 575 V 60 Hz 3-fases 5.5
  • Corriente de operación nominal Ie 12
  • Corriente de operación nominal en AC-3 400 V 12
  • Temperatura ambiente límite superior de funcionamiento 70
  • Con liberación por cortocircuito Si
  • Protocolo de soporte para SUCONET No
  • Protocolo de soporte para otros sistemas de bus No
