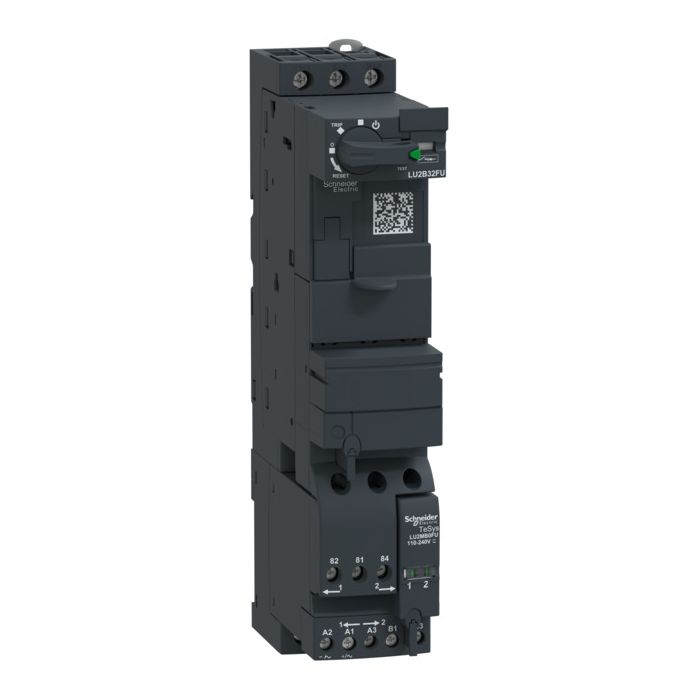

SCHNEIDER - LU2B32FU

Base Inversora, Tesys U, 3p, 32a/690v, Bobina 110-240v Ca/cc

Ref: 153255 - EAN: 3389110363005
BASE POT.INV.32A 110-240V AC/CC

Descripción

base de potencia de inversión estándar TeSys U, 3 polos (3 NA), con clasificación de 32 A/690 V, para completar con una unidad de control LUC para formar un controlador de arrancador de inversión TeSys U, para aplicaciones de motor trifásico hasta 15kW@400V. Base compuesta por contactos de alimentación, bobina de control, mango giratorio, con un diseño modular para módulos adicionales para formar un controlador de arranque inversor todo en uno con funciones de protección y control básicas o avanzadas. Está equipado con un módulo inversor LU2MB0FU que se suministra con 110-240V CA / 110-220V CC, contactos de señalización auxiliares (1NO+1NC), un bloque de terminales de control, obturadores que cubren las cavidades vacías. Proporciona una alta capacidad de interrupción Icu 50kA@400V, control de arranque-parada garantizado por 3600 ciclos/hora. Muy compacto (45mm ancho), montaje en carril DIN y fijación con tornillos, con mango giratorio bloqueable. Certificado cuando se utiliza en conjunto con una unidad de control LUC (IEC, UL, CSA, CCC, EAC, Marine), conforme con Green Premium (RoHS/REACh).

Características Técnicas

  • Protocolo de soporte para LON No
  • Tipo de arrancador de motor ('Arrancador reversible',)
  • Potencia de operación nominal en AC-3 230 V 3-fases 7.5
  • Ancho 45
  • Número de luces indicadoras 0
  • Tipo de conexión eléctrica para circuitos de corriente auxiliar y de control. ('Conexión atornillada',)
  • Corriente de cortocircuito condicional nominal tipo 1 600 Y/347 V 4000
  • Tipo de voltaje para accionar ('AC/DC',)
  • Tensión de alimentación de control nominal Us a CA 60HZ 110
  • Tensión de alimentación de control nominal Us a 50Hz AC 110
  • Tensión de alimentación de control nominal Us en CC 110
  • Corriente de cortocircuito condicional nominal tipo 2 400 V 50000
  • Corriente de cortocircuito condicional nominal tipo 2 230 V 50000
  • Corriente de cortocircuito condicional nominal tipo 1 480 Y/277 V 10000
  • Potencia nominal 460 V 60 Hz 3-fases 15
  • Potencia nominal 575 V 60 Hz 3-fases 15
  • Corriente de operación nominal Ie 32
  • Corriente de operación nominal en AC-3 400 V 32
  • Temperatura ambiente límite superior de funcionamiento 70
  • Con liberación por cortocircuito Si
