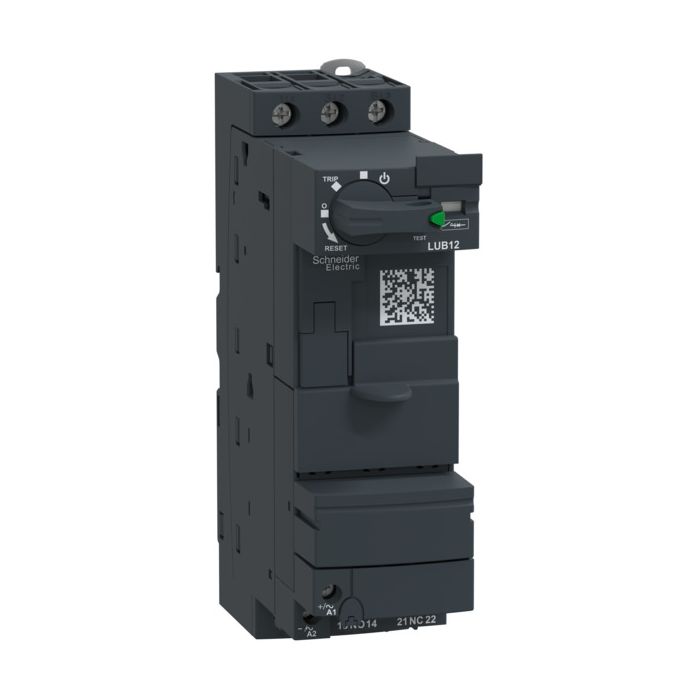

SCHNEIDER - LUB12

Base De Potencia, Tesys U, 3 Polos, 12 A/690 V

Ref: 153276 - EAN: 3389110362770
BASE POTENCIA 12A

Descripción

Base de alimentación estándar TeSys U de 3 polos (3 NA), 12 A/690 V, para completar con una unidad de control LUC para formar un controlador de arrancador TeSys U para aplicaciones de motores trifásicos de hasta 5,5 kW a 400 V. Base compuesta por contactos de alimentación, bobina de control y maneta giratoria, con diseño modular para módulos adicionales que forman un controlador de arrancador "todo en uno" con funciones de control y protección básicas o avanzadas. Dispone de un bornero de control y pantallas que cubren las aberturas vacías. Ofrece un alto poder de corte Icu de 50 kA a 400 V, con control de marcha/paro garantizado para 3600 ciclos/hora. Muy compacto (45 mm de ancho), montaje en carril DIN y fijación con tornillos, con maneta giratoria bloqueable con candado. Certificado para utilizarse junto con una unidad de control LUC (IEC, UL, CSA, CCC, EAC, Marine), cumple la norma Green Premium (RoHS/REACh).

Características Técnicas

  • Protocolo de soporte para LON No
  • Tipo de arrancador de motor ('Arrancador directo en línea (DOL)',)
  • Potencia de operación nominal en AC-3 230 V 3-fases 3
  • Ancho 45
  • Número de luces indicadoras 0
  • Tipo de conexión eléctrica para circuitos de corriente auxiliar y de control. ('Conexión atornillada',)
  • Corriente de cortocircuito condicional nominal tipo 1 600 Y/347 V 4000
  • Tipo de voltaje para accionar ('AC/DC',)
  • Tensión de alimentación de control nominal Us a CA 60HZ 24
  • Tensión de alimentación de control nominal Us a 50Hz AC 24
  • Tensión de alimentación de control nominal Us en CC 24
  • Corriente de cortocircuito condicional nominal tipo 2 400 V 50000
  • Corriente de cortocircuito condicional nominal tipo 2 230 V 50000
  • Corriente de cortocircuito condicional nominal tipo 1 480 Y/277 V 10000
  • Potencia nominal 460 V 60 Hz 3-fases 5.5
  • Potencia nominal 575 V 60 Hz 3-fases 5.5
  • Corriente de operación nominal Ie 12
  • Corriente de operación nominal en AC-3 400 V 12
  • Temperatura ambiente límite superior de funcionamiento 70
  • Con liberación por cortocircuito Si
