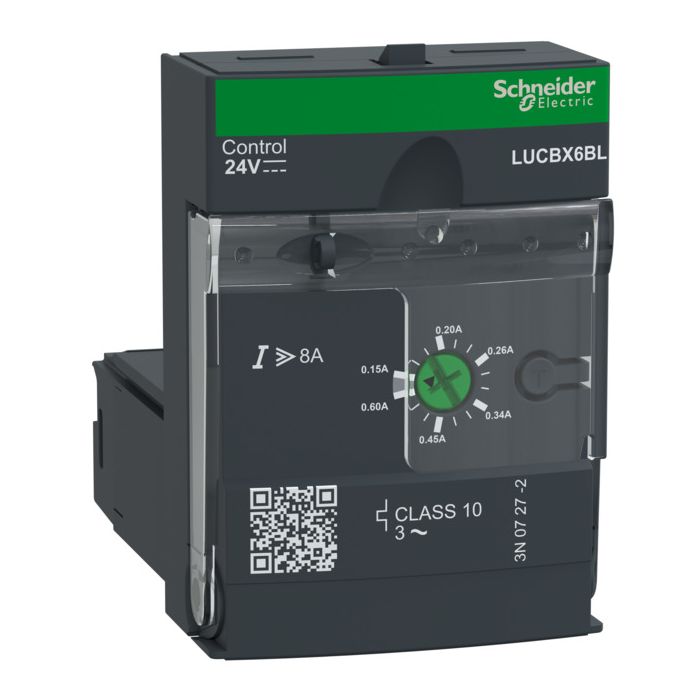

SCHNEIDER - LUCBX6BL

Unidad De Control Avanzado Clase 10 - 0.15…0.6a - 24v Dc - Tesys U

Ref: 223996 - EAN: 3389110364064
UNIDAD CTROL.AVZ.C10 3P 0,15-0,6A 24V DC

Descripción

Unidad de control y diagnóstico TeSys U a insertar en bases de alimentación avanzadas LUB120, LUB320, LUB380 para formar un controlador de arranque TeSys U, para aplicaciones de motor de 1 fase hasta 0.09kW@400V. Brinda protección completa a los motores con corriente nominal Ir 1.25-0.6A (Ir ajustable), disparo por sobrecarga clase 10, cortocircuito a 13 x Irmax, sobrecorriente a 14.2 x Ir, pérdida de fase, fallo de aislamiento (protección del equipo solamente). Proporciona una alarma de sobrecarga térmica que se debe utilizar localmente mediante un módulo LUFDA o de forma remota mediante un módulo LULC, y un botón pulsador de prueba para la simulación de sobrecarga. Para ser utilizado con una tensión de 24V DC para el control del arrancador (a través de los terminales de control A1/A2 ubicados en la base de alimentación). Certificado cuando se utiliza en conjunto con una base de energía LUB (IEC, UL, CSA, CCC, EAC, Marine), conforme con Green Premium (RoHS/REACh).

Características Técnicas

  • Tensión de funcionamiento a CA 50 Hz 690
  • Tensión de funcionamiento a CA 60 Hz 690
  • Tipo de voltaje (voltaje de funcionamiento) ('CA',)
  • Se requiere fuente de alimentación externa. Si
  • Número de polos 3
  • Altura 66
  • Profundidad 60
  • Función de liberación por cortocircuito ('Sin retraso',)
  • Ancho 45
  • Tipo de tensión de alimentación ('CC',)
  • Ajuste de corriente de liberación por sobrecarga 0.15
  • Corriente permanente nominal Iu 0.6
  • Con función de protección contra fallos a tierra Si
  • Tipo de protección del motor ('Liberación electrónica',)
