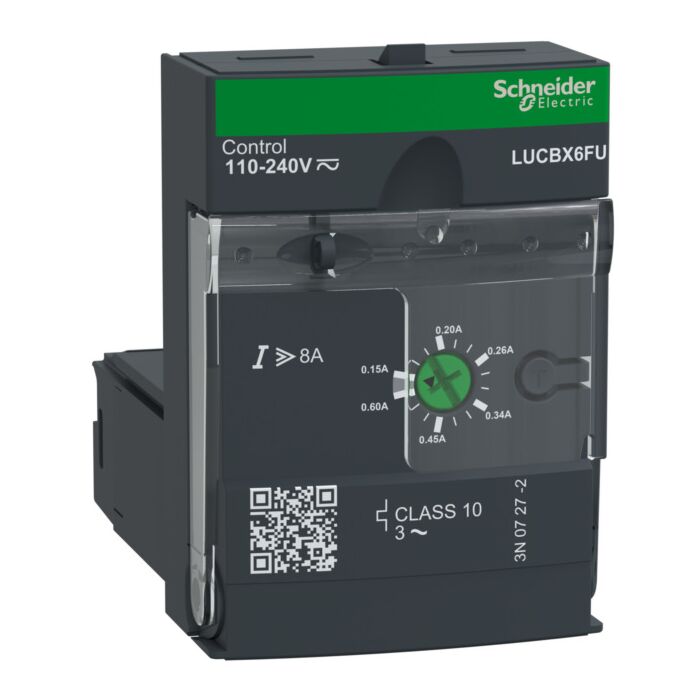

SCHNEIDER - LUCBX6FU

Unid. De Controlo Evolutiva Lucb - Classe 10 - 0.15...0.6 A - 110...220 V Cc/ca

Ref: 224793 - EAN: 3389110364248
U.CTROL.AVZ.C10 3P 0,15-0,6A 110-240V

Descripción

Unidad de control y diagnóstico TeSys U a insertar en bases de alimentación avanzadas LUB120, LUB320, LUB380 para formar un controlador de arranque TeSys U, para aplicaciones de motor de 1 fase hasta 0.09kW@400V. Brinda protección completa a los motores con corriente nominal Ir 1.25-0.6A (Ir ajustable), disparo por sobrecarga clase 10, cortocircuito a 13 x Irmax, sobrecorriente a 14.2 x Ir, pérdida de fase, fallo de aislamiento (protección del equipo solamente). Para el diagnóstico, proporciona una alarma de sobrecarga térmica que se debe administrar con un módulo de función adicional (para pedir por separado) y un botón pulsador de prueba para la simulación de sobrecarga. Para ser utilizado con un voltaje de 110-240V AC / 110-220V DC para el control del arrancador (a través de los terminales de control A1/A2 ubicados en la base de alimentación). Certificado cuando se utiliza en conjunto con una base de energía LUB (IEC, UL, CSA, CCC, EAC, Marine), conforme con Green Premium (RoHS/REACh).

Características Técnicas

  • Protocolo de soporte para LON No
  • Tipo de arrancador de motor ('Otro',)
  • Ancho 45
  • Número de luces indicadoras 0
  • Tipo de conexión eléctrica para circuitos de corriente auxiliar y de control. ('Conexión atornillada',)
  • Corriente de cortocircuito condicional nominal tipo 1 600 Y/347 V 0.6
  • Tipo de voltaje para accionar ('AC/DC',)
  • Tensión de alimentación de control nominal Us a CA 60HZ 110
  • Tensión de alimentación de control nominal Us a 50Hz AC 110
  • Tensión de alimentación de control nominal Us en CC 110
  • Protección contra sobrecargas compensada por temperatura Si
  • Corriente de cortocircuito condicional nominal tipo 2 400 V 0.6
  • Corriente de cortocircuito condicional nominal tipo 2 230 V 0.15
  • Corriente de cortocircuito condicional nominal tipo 1 480 Y/277 V 0.15
  • Corriente de operación nominal Ie 0.15
  • Corriente de operación nominal en AC-3 400 V 0.6
  • Temperatura ambiente límite superior de funcionamiento 70
  • Con liberación por cortocircuito Si
  • Protocolo de soporte para SUCONET No
  • Protocolo de soporte para otros sistemas de bus No
