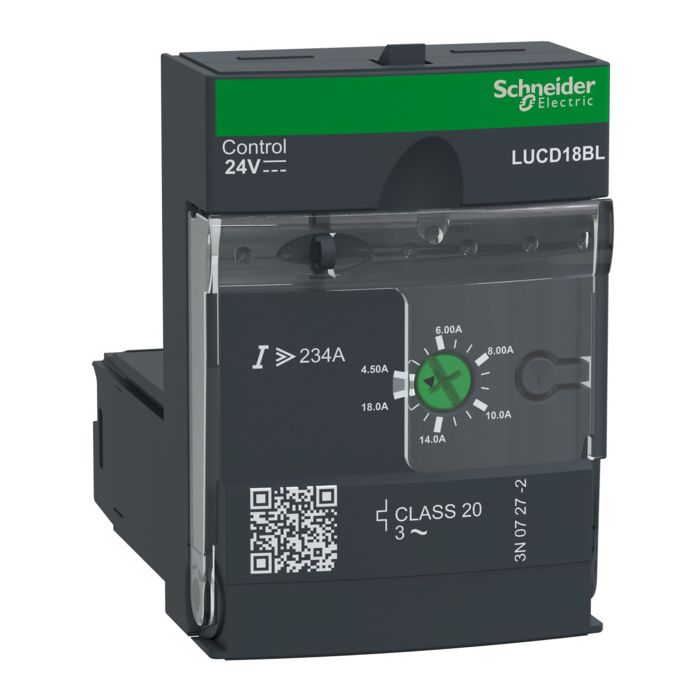

SCHNEIDER - LUCD18BL

Unidad De Control Avanzada Lucd - Clase 20 - 4,5-18 A - 24 V Cc

Ref: 189298 - EAN: 3389110364835
UNIDAD CTROL.AVZ.C20 3P 4,5-18A 24V DC

Descripción

Unidad de control y diagnóstico TeSys U a insertar en bases de alimentación avanzadas LUB320, LUB380 para formar un controlador de arranque TeSys U, para aplicaciones de motor de 3 fases hasta 15kW@400V. Brinda protección completa a los motores con corriente nominal Ir 1.25-18A (Ir ajustable), disparo por sobrecarga clase 20, cortocircuito a 13 x Irmax, sobrecorriente a 14.2 x Ir, pérdida de fase, fallo de aislamiento (protección del equipo solamente). Para el diagnóstico, proporciona una alarma de sobrecarga térmica que se debe administrar con un módulo de función adicional (para pedir por separado) y un botón pulsador de prueba para la simulación de sobrecarga. Para ser utilizado con una tensión de 24V DC para el control del arrancador (a través de los terminales de control A1/A2 ubicados en la base de alimentación). Certificado cuando se utiliza en conjunto con una base de energía LUB (IEC, UL, CSA, CCC, EAC, Marine), conforme con Green Premium (RoHS/REACh).

Características Técnicas

  • Tensión de funcionamiento a CA 50 Hz 690
  • Tensión de funcionamiento a CA 60 Hz 690
  • Tipo de voltaje (voltaje de funcionamiento) ('CA',)
  • Se requiere fuente de alimentación externa. Si
  • Número de polos 3
  • Altura 66
  • Profundidad 60
  • Función de liberación por cortocircuito ('Sin retraso',)
  • Ancho 45
  • Tipo de tensión de alimentación ('CC',)
  • Ajuste de corriente de liberación por sobrecarga 4.5
  • Corriente permanente nominal Iu 18
  • Con función de protección contra fallos a tierra Si
  • Tipo de protección del motor ('Liberación electrónica',)
