SCHNEIDER - LV426950

Contacto Auxiliar Of O Sd Nsxm & Pp-b

Ref: 265577 - EAN: 3606485444215
CONTACTO AUXILIAR OF O SD NSXM/PP-B

Descripción

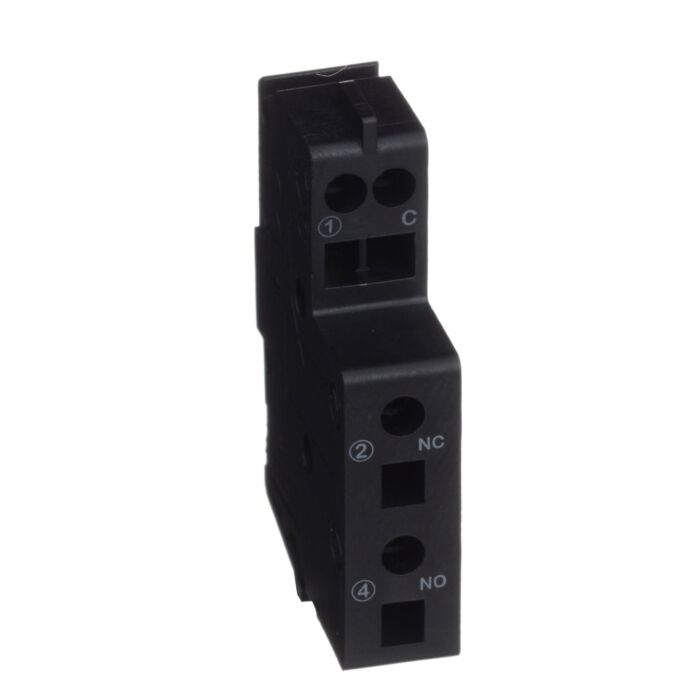

Es un único contacto auxiliar estándar que proporciona dos informaciones remotas del estado del interruptor automático. Se utiliza en dispositivos Compact NSXm y PowerPact B. El contacto OF (abierto/cerrado) señaliza la posición de los contactos principales del interruptor automático. El contacto SD (señalización de disparo) señaliza el disparo del interruptor automático. Hay un modelo de contacto auxiliar para información OF y SD, dependiendo de dónde se instale en el dispositivo. Este auxiliar es un contacto inversor de punto común, con 1 contacto NA y 1 contacto normalmente cerrado. La intensidad nominal es de 5 A y la carga mínima es de 2 mA a 17 Vcc. Las categorías de utilización son AC12/AC13/DC12/DC13/DC14. Compact NSXm incorpora 2 contactos auxiliares. Su presencia es visible en la parte frontal mediante indicadores mecánicos verdes.

Características Técnicas

  • Corriente de operación nominal Ie en AC-15 230 V 3
  • Modelo ('Integrable',)
  • Tipo de conexión eléctrica ('Conexión de pinza de resorte',)
  • Método de montaje ('Otro',)
  • Número de interruptores de señal de fallo 1
  • Portalámparas ('nan',)
  • Número de contactos como contacto conmutador 1
  • Número de contactos como contacto normalmente abierto 0
  • Número de contactos como contacto normalmente cerrado 0
