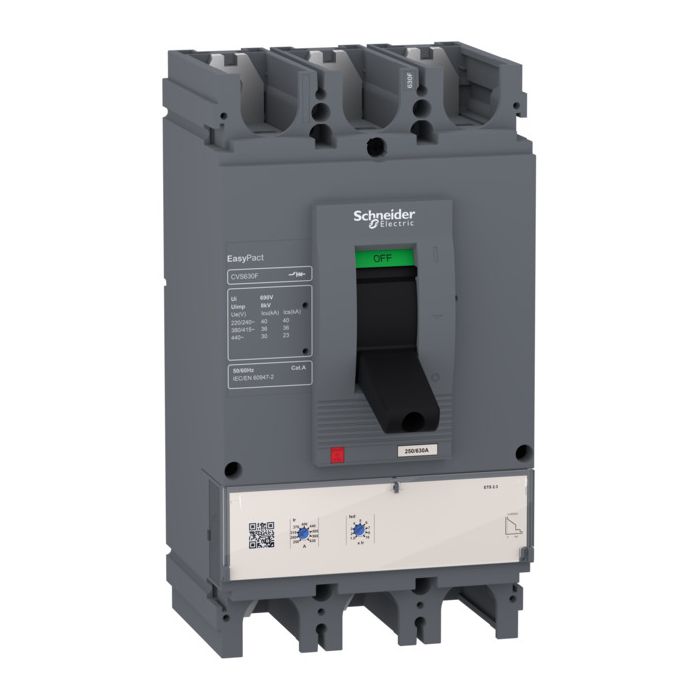

SCHNEIDER - LV563505

Interruptor Automático Easypact Cvs630f, 36 Ka A 415 Vca, Clasificación 630 A Unidad De Control Electrónica Ets 2.3, 3p 3r

Ref: 224511 - EAN: 3606480258879
AUT.CVS630F ETS 2,3 630A 3P 3R

Descripción

Este dispositivo es un disyuntor de corriente nominal de 630 A de EasyPact CVS630F. La capacidad de corte nominal (Ics) es de 36kA a 415VCA y el rango completo con Ics=100%Icu. La versión del interruptor es de cuadro 3P con detección en 3P, también se acompaña de unidad de disparo ETS 2.3 para protección electrónica. Se ajusta a la norma IEC60947-2 para la parte de los interruptores automáticos. Este dispositivo está certificado para operar en ambientes con grado de contaminación III, tal como se define en la norma IEC60947-1 e IEC60664-1, y se respeta para los requisitos de RoHs como directiva europea EC/2002/95. Puede montarse mediante placa negra o carril Din, también a través de la puerta del tablero de distribución clase II sin necesidad de desmontar el aislamiento del tablero de distribución. La parte frontal de la palanca ofrece protección IP40, pero cuando se equipa una maneta rotativa extendida dentro del tablero de distribución, existe un grado de protección IP54 adicional para una maneta rotativa extendida. Esta serie dispone de ranuras para auxiliares eléctricos (MN/MX/OF/SD), dependiendo del tipo de unidad de disparo si se ha instalado un asa rotativa. La dimensión fija es de 140mm de ancho.255mm de altura,110mm de profundidad,

Características Técnicas

  • Tipo de conexión eléctrica del circuito principal ('Conexión atornillada',)
  • Número de contactos auxiliares como contacto conmutador. 0
  • Rango de ajuste de liberación de cortocircuito no retardada 0
  • Protección integrada contra fallos a tierra No
  • Construcción del dispositivo ('Dispositivo empotrado de técnica empotrada fija',)
  • Apto para montaje en riel DIN (riel tipo sombrero) No
  • Con liberación integrada por bajo voltaje No
  • Grado de protección (IP) ('IP40',)
  • Número de polos 3
  • Tensión nominal 440
  • Montaje opcional en riel DIN (riel en forma de sombrero) No
  • Dispositivo completo con unidad de protección. Si
  • Con indicador apagado Si
  • Motor drive integrado No
  • Pérdida de potencia 53.8
  • Capacidad de corte de cortocircuito nominal lcu a 400 V 50 Hz 36
  • Ajuste de corriente de liberación por sobrecarga 315
  • Tipo de elemento de control ('Interruptor de palanca',)
  • Corriente permanente nominal Iu 630
  • Motor de accionamiento opcional No
