SCHNEIDER - METSEPM2230

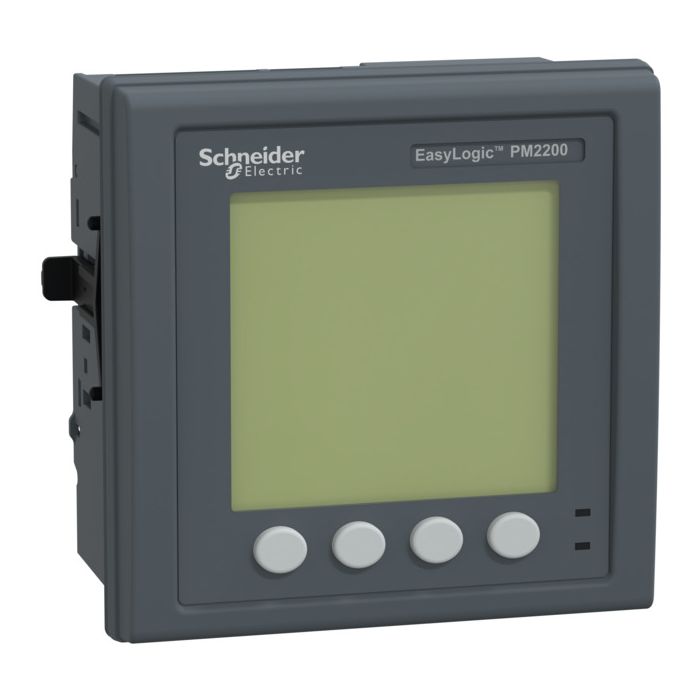

Easylogic Pm2230, Medidor De Potencia Y Energía, Hasta 31h, Lcd, Rs485, Clase 0.5s

Ref: 247041 - EAN: 3606480800184
ANALIZADOR RED PM2230 RS485 CL 0,5S

Descripción

Este dispositivo es un medidor de energía de montaje en panel o empotrado con una cubierta de 96 mm por 96 mm y una pantalla LCD retroiluminada de 128 x 128 píxeles. El medidor mide la energía activa de acuerdo a la clase de precisión 0.5S que cumple con la norma IEC 62053-22 con una tasa de muestreo de 64 muestras por ciclo. Capaz de medir los tres vectores de energía y energía, tales como activo, aparente y reactivo, además de las tensiones, corriente, frecuencia y factor de potencia. Además de la distorsión armónica total y armónicos individuales hasta el orden 31 de armónicos. El medidor funcionará en frecuencias de red de 50Hz o 60Hz y acepta tensiones de control universales que van desde tensiones de 44 a 300 V de línea a CC o CA neutra. La corriente nominal para este medidor es de entrada 1A o 5A. admite hasta 13 tipos diferentes de esquemas de cableado en los tipos de configuración de fase única, dos o tres fases. El rango de tensión de medición entre las fases es de 35 a 480 V línea a línea CA a 45 a 65 Hz mientras que es de 2 a 277 V entre línea y neutral. Tiene un puerto de comunicación RS485 a través del protocolo Modbus RTU. El medidor puede actualizarse con módulos de E/S opcionales para monitoreo WAGES. El módulo incluye dos canales cada uno de entradas y salidas digitales o entradas y salidas análogas. Esta versión puede configurarse para 23 tipos diferentes de alarmas almacenadas en 40 registros. Las dimensiones del producto son las siguientes: anchura 3,78 pulg (96 mm), profundidad 2,16 pulg (54 mm), altura 3,78 pulg (96 mm) y peso del producto 10,58 oz (300 g).

Características Técnicas

  • Clase de precisión de energía activa según IEC 62053-22 ('0.5S',)
  • Clase de precisión de energía reactiva según IEC 62053-23 ('Otro',)
  • Sección de conductor conectable núcleo sólido 0.82
  • Número de entradas digitales 0
  • Número de salidas digitales 0
  • Número de entradas analógicas 0
  • Número de salidas analógicas 0
  • Grado de protección (IP) lado frontal ('Otro',)
  • Ancho 96
  • Modelo ('Transformador de medida',)
  • Rango de medición para frecuencia 45
  • Con interfaz de comunicación KNX No
  • Corriente máxima (Imax) 12
  • Pantalla ('LCD',)
  • Con interfaz de comunicación RS-485 Si
  • Método de montaje ('Montaje frontal',)
  • Interfaz de comunicación M-Bus No
  • Pantalla remota No
  • Medida del árbol superior Si
  • Corriente nominal (In) 5
