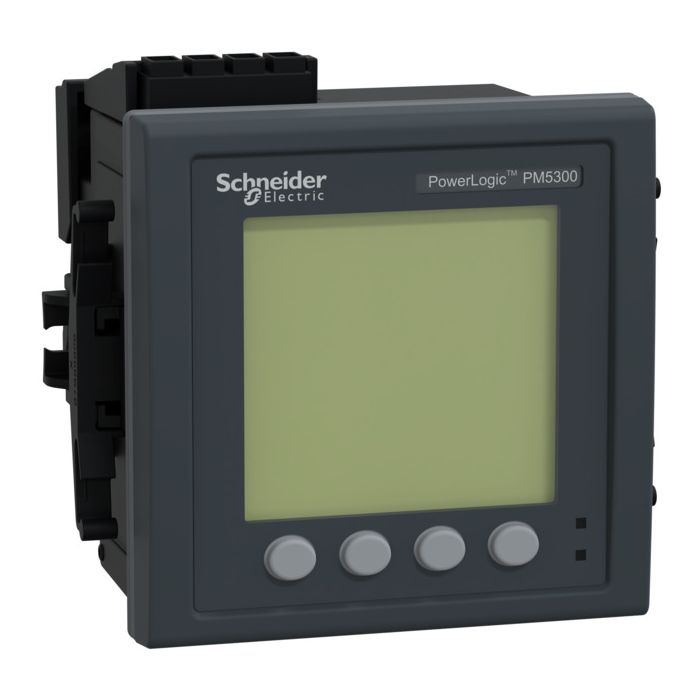

SCHNEIDER - METSEPM5310

Pm5310 - Central De Medida - Modbus, Hasta 31 H, 256k 2di/2do 35 Alarmas

Ref: 230218 - EAN: 3606480614002
CENTRAL MEDIDA PM5310 CL05 RS485

Descripción

Este dispositivo es un medidor de energía empotrado con una pantalla LCD de 96mm por 96mm de retroiluminación. El medidor proporciona precisión de clase 0,5S según la norma IEC 62053-22 y 64 muestras por ciclo. El medidor medirá la energía, la energía activa y reactiva, la tensión, la corriente, la frecuencia, el factor de potencia y hasta el armónico 31. Incluya 256 kiloBytes de memoria para dos parámetros fijos, energía activa y reactiva. El medidor funcionará en una red de 50 Hz o 60 Hz y acepta tensiones de alimentación que van de 100 a 415 VCA, de 125 a 250 VCC. La corriente nominal de entrada de línea para este medidor es de 1A o 5A y admite configuraciones monofásicas y neutras, trifásicas o trifásicas y neutras. El rango de tensión de medición entre las fases es de 35 a 690 VCA a 45 a 63 Hz. El rango de medición entre fase y neutro es de 20 a 400 VCA a 47 a 63 Hz. El protocolo de comunicación es Modbus RTU y ASCII, con 2 cables y soporte para puerto RS485. El medidor también tiene dos entradas o salidas digitales, configurables. Hay 35 alarmas configurables y admite cuatro programas de tarifas. Las dimensiones del producto son las siguientes: anchura 3,78 pulgadas (96 milímetros), profundidad 2,83 pulgadas (72 milímetros), altura 3,78 pulgadas (96 milímetros) y peso del producto 15,2 onzas (430 g).

Características Técnicas

  • Clase de precisión de energía activa según IEC 62053-22 ('0.5S',)
  • Clase de precisión de energía reactiva según IEC 62053-23 ('Otro',)
  • Sección de conductor conectable núcleo sólido 0.82
  • Número de entradas digitales 2
  • Número de salidas digitales 2
  • Número de entradas analógicas 0
  • Número de salidas analógicas 0
  • Grado de protección (IP) lado frontal ('Otro',)
  • Ancho 112
  • Modelo ('Transformador de medida',)
  • Rango de medición para frecuencia 47
  • Con interfaz de comunicación KNX No
  • Corriente máxima (Imax) 20
  • Pantalla ('LCD',)
  • Con interfaz de comunicación RS-485 Si
  • Método de montaje ('Montaje frontal',)
  • Interfaz de comunicación M-Bus No
  • Pantalla remota No
  • Medida del árbol superior Si
  • Corriente nominal (In) 5
