SCHNEIDER - METSEPM5340

Pm5340 - Central De Medida - Ethernet, Hasta 31 H, 256k 2di/2do 35 Alarmas

Ref: 258737 - EAN: 3606480624520
CENTRAL MDA.PM5320 CL0.5 2-IOREL ETH.

Descripción

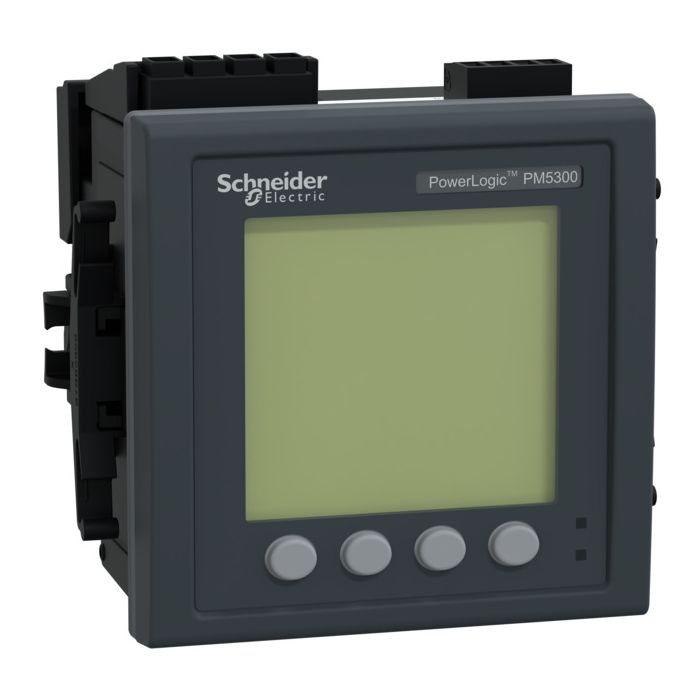

Este dispositivo es un medidor de energía de montaje empotrado con una pantalla LCD retroiluminada de 96 mm por 96 mm. La central de medida proporciona precisión de Clase 0.5S de conformidad con la norma IEC 62053-22 y 64 muestras por ciclo. El medidor medirá energía, energía activa y reactiva, tensión, corriente, frecuencia, factor de potencia y hasta el armónico 31. Incluya 256 kilos bytes de memoria para dos parámetros fijos, energía activa y reactiva. El medidor funcionará en una red de 50Hz o 60Hz y admite tensiones de alimentación de 1 a 415 VCA y de 125 a 250 VCC. La corriente nominal de línea para este medidor es de entrada de 1A o 5A y soportará configuraciones de fase única y neutral, de fase triple o de fase triple y neutra. El rango de tensión de medición entre las fases es de 35 a 690 VCA a 47 a 63 Hz. El rango de medición entre fase y neutro es de 20 a 400 VCA a 47 a 63 Hz. Los protocolos de comunicación son Modbus TCP/IP y BACnet/IP basados en 10/100 Mbit/s, Ethernet con soporte de puerto RJ45. El medidor también cuenta con dos entradas o salidas digitales, configurables y dos salidas de relé. Existen 35 alarmas configurables y soporta cuatro programas de tarifas. Las dimensiones del producto son las siguientes: ancho 3,78 pulgadas (96 milímetros), profundidad 2,83 pulgadas (72 milímetros), altura 3,78 pulgadas (96 milímetros) y peso del producto 15,2 onzas (430 g).

Características Técnicas

  • Clase de precisión de energía activa según IEC 62053-22 ('0.5S',)
  • Clase de precisión de energía reactiva según IEC 62053-23 ('Otro',)
  • Sección de conductor conectable núcleo sólido 0.82
  • Número de entradas digitales 2
  • Número de salidas digitales 4
  • Número de entradas analógicas 0
  • Número de salidas analógicas 0
  • Grado de protección (IP) lado frontal ('Otro',)
  • Ancho 112
  • Modelo ('Transformador de medida',)
  • Rango de medición para frecuencia 47
  • Con interfaz de comunicación KNX No
  • Corriente máxima (Imax) 20
  • Pantalla ('LCD',)
  • Con interfaz de comunicación RS-485 No
  • Método de montaje ('Montaje frontal',)
  • Interfaz de comunicación M-Bus No
  • Pantalla remota No
  • Medida del árbol superior Si
  • Corriente nominal (In) 5
