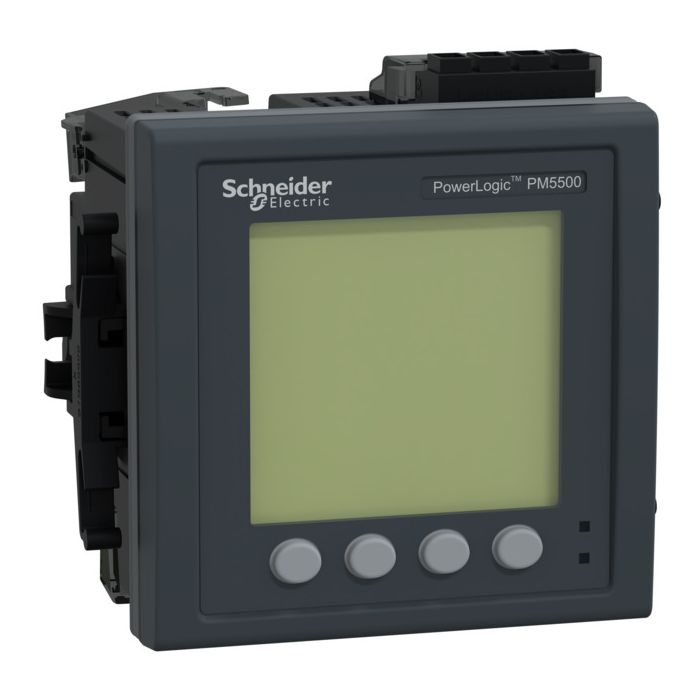

SCHNEIDER - METSEPM5560

Pm5560 - Central De Medida - 2 Ethernet, Hasta 63 H, 1,1m 4di/2do 52 Alarmas

Ref: 230831 - EAN: 3606480614064
CENTRAL MDA.PM5560 63H 8T CL0.2 4I2O RS

Descripción

Este dispositivo es un medidor de energía de montaje empotrado con una pantalla LCD retroiluminada de 96 mm por 96 mm. La central de medida proporciona precisión de Clase 0.2S de conformidad con la norma IEC 62053-22 y 128 muestras por ciclo. La central de medida medirá la energía, la potencia activa y reactiva, la tensión, la intensidad, la frecuencia, el factor de potencia y hasta el armónico de orden 63. Incluya 1,1 megabytes de memoria para un máximo de 14 parámetros seleccionables con intervalo y duración configurables. Esta central de medida también incorpora la supervisión directa de la intensidad del neutro. El medidor funcionará en una red de 50Hz o 60Hz y admite tensiones de alimentación de 1 a 480 VCA y de 125 a 250 VCC. La corriente nominal de línea para este medidor es de entrada de 1A o 5A y soportará configuraciones de fase única y neutral, de fase triple o de fase triple y neutra. El rango de tensión de medición entre fases es de 20 a 690 V CA a 45 a 65 Hz. El rango de medición entre fase y neutro es de 20 a 400 VCA a 45 a 65 Hz. Los protocolos de comunicación son Modbus RTU y ASCII 2 hilos con soporte de puerto RS485 más Modbus TCP/IP, Ethernet/IP y BACnet/IP basados en 10/100 Mbit/s, Ethernet de encadenamiento tipo margarita con soporte de puerto RJ45. Las capacidades de comunicación integradas permiten la compatibilidad con el protocolo DNP 3,0. , el acceso a un servidor web incorporado y una pasarela de serie a Ethernet. La central de medida también cuenta con cuatro entradas digitales compatibles con WAGES y dos salidas digitales. Existen 52 alarmas configurables y admite ocho programaciones de tarifas. Las dimensiones del producto son las siguientes: ancho 3,78 pulgadas (96 milímetros), profundidad 2,83 pulgadas (77 milímetros), altura 3,78 pulgadas (96 milímetros) y peso del producto 15,9 onzas (450 g).

Características Técnicas

  • Clase de precisión de energía activa según IEC 62053-22 ('0.2S',)
  • Clase de precisión de energía reactiva según IEC 62053-23 ('Otro',)
  • Sección de conductor conectable núcleo sólido 0.82
  • Número de entradas digitales 2
  • Número de salidas digitales 4
  • Número de entradas analógicas 0
  • Número de salidas analógicas 0
  • Grado de protección (IP) lado frontal ('Otro',)
  • Ancho 112
  • Modelo ('Transformador de medida',)
  • Rango de medición para frecuencia 45
  • Con interfaz de comunicación KNX No
  • Corriente máxima (Imax) 20
  • Pantalla ('LCD',)
  • Con interfaz de comunicación RS-485 Si
  • Método de montaje ('Montaje frontal',)
  • Interfaz de comunicación M-Bus No
  • Pantalla remota No
  • Medida del árbol superior Si
  • Corriente nominal (In) 5
