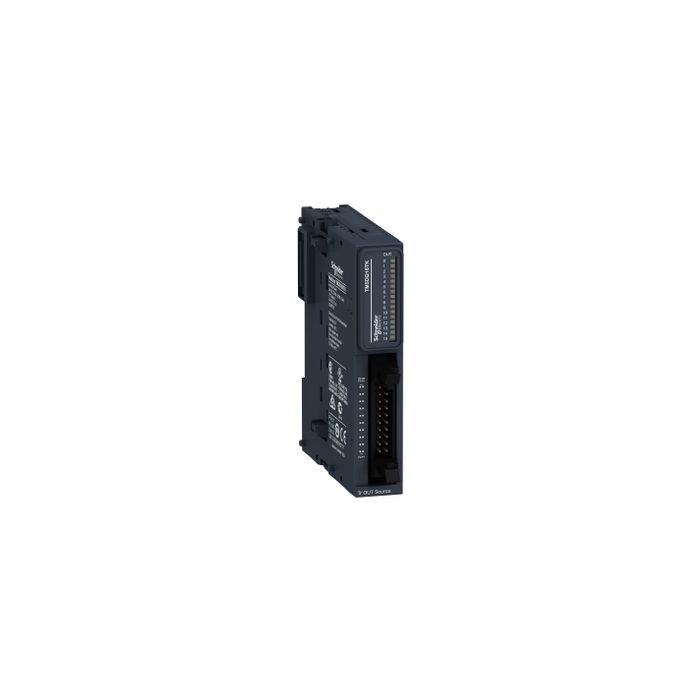

SCHNEIDER - TM3DQ16TK

Módulo Tm3 - 16 Saídas Transistor Pnp He10

Ref: 269840 - EAN: 3606480611506
MÓDULO 16S PNP HE10

Descripción

Este producto forma parte de la gama Modicon TM3, una oferta de módulos de E/S de expansión para Modicon M221, M241, M251 y M262. El módulo de salida discreta proporciona 16 salidas de transistor con lógica de fuente (positiva). Es un módulo de salida con una tensión de salida de 24 V CC y un consumo de corriente de 20mA a 24 V CC mediante un conector de bus. Este producto es capaz de controlar variadores de velocidad o cualquier equipo equipado con una entrada de corriente o tensión. Existe un aislamiento entre la salida y la alimentación a 1500 V CA, la salida y la lógica interna a 500 V CA. Se suministra con salidas de conector HE-10 para conexión eléctrica con ajuste de paso de 3,81 mm para salidas. Es un producto con clasificación IP20. Sus dimensiones son 21.4mm (ancho) x 81.3mm (profundidad) x 90mm (altura). Pesa 0.72kg. Este producto está certificado por CE, CULus y C-Tick. Cumple con las normas EN/IEC 61131-2 y EN/IEC 61010-2-201. Este módulo es compatible con el controlador lógico Modicon M241, Modicon M251 y Modicon M221. Soporta la parte superior del tipo de casco TH35-15, el tipo de casco superior TH35-7.5 conforme a IEC 60715 y la placa o panel con montaje en kit de fijación. Los módulos de expansión Modicon TM3 se han diseñado con un mecanismo de montaje de interbloqueo simple. Se utiliza un conector de expansión de bus para distribuir datos y la fuente de alimentación al ensamblar los módulos Modicon TM3 con controladores lógicos. Aumente el desempeño de su controlador con el sistema de E/S Modicon TM3 diseñado especialmente para los controladores lógicos Modicon M221, M241 y M251.

Características Técnicas

  • Tensión de alimentación CC 24
  • Número de entradas digitales 0
  • Número de salidas digitales 16
  • Apropiado para funciones de seguridad No
  • Agente de operación apendicular (Ex ib) No
  • Tipo de tensión de salida ('AC/DC',)
  • Agente de operación apendicular (Ex ia) No
  • Profundidad 81.3
  • Categoría de seguridad contra explosiones para polvo ('nan',)
  • Ancho 21.4
  • Tipo de tensión de alimentación ('CC',)
  • Protección contra cortocircuitos salidas disponibles Si
  • Corriente de salida 0.1
  • Tipo de conexión eléctrica ('Otro',)
  • Tipo de salida digital ('Transistor',)
  • Redundancia No
  • Categoría de seguridad contra explosiones para gas ('nan',)
  • Salidas digitales configurables No
  • Tensión permitida en salida 19.2
  • Nivel de rendimiento según EN ISO 13849-1 ('nan',)
